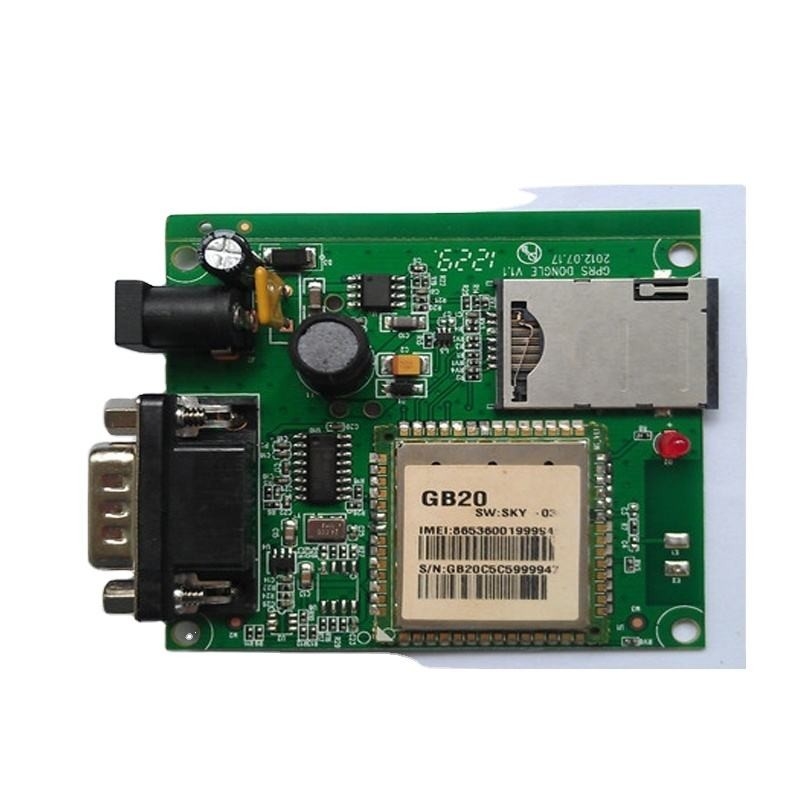

Ηλεκτρονική συναρμολόγηση πίνακας κυκλωμάτων εκτυπωμένων Fr4 μονοστρώματος/πολυστρώματος PCBA

Μονόστρωμα PCB

Ένα μονοστρώμα PCB, ή πλακέτα τυπωμένων κυκλωμάτων, είναι ένας τύπος PCB που έχει αγωγικά ίχνη μόνο σε μία πλευρά του πίνακα.Αυτό σημαίνει ότι όλα τα εξαρτήματα και οι συνδέσεις είναι τοποθετημένα σε μια πλευρά του πίνακαΤα μονοστρώματα PCB χρησιμοποιούνται συχνά για απλούστερες ηλεκτρονικές συσκευές και πρωτότυπα,επειδή είναι λιγότερο δαπανηρές στην κατασκευή σε σύγκριση με τα πολυεπίπεδα PCBΩστόσο, έχουν περιορισμούς όσον αφορά την πολυπλοκότητα δρομολόγησης και την ακεραιότητα του σήματος, οπότε μπορεί να μην είναι κατάλληλα για πιο σύνθετες ή υψηλής συχνότητας εφαρμογές.

Πολυεπίπεδη PCB

Τα πολυεπίπεδα PCB, όπως υποδηλώνει και το όνομά τους, είναι κυκλώματα εκτυπωμένων κυκλωμάτων με πολλαπλά στρώματα αγωγικών ίχνη και μονωτικό υπόστρωμα συνδεδεμένα μεταξύ τους.Τα πλαίσια αυτά χρησιμοποιούνται σε εφαρμογές όπου η αυξημένη πολυπλοκότηταΤα πολλαπλά στρώματα επιτρέπουν πιο περίπλοκη δρομολόγηση των ίχνη και παρέχουν καλύτερη απομόνωση για ευαίσθητα σήματα,που τους καθιστούν κατάλληλους για εφαρμογές υψηλής ταχύτητας και υψηλής συχνότητας.

Τα πολυεπίπεδα PCB χρησιμοποιούνται συνήθως σε προηγμένα ηλεκτρονικά προϊόντα, όπως smartphones, υπολογιστές, εξοπλισμό δικτύωσης και άλλες συσκευές υψηλής απόδοσης.Τα πρόσθετα στρώματα παρέχουν επίσης καλύτερη διαχείριση της θερμότητας και μπορούν να συμβάλουν στη μείωση των ηλεκτρομαγνητικών παρεμβολώνΠαρόλο που τα πολυεπίπεδα PCB είναι πιο περίπλοκα και δαπανηρά στην κατασκευή σε σύγκριση με τα μονοεπίπεδα PCB, προσφέρουν σημαντικά πλεονεκτήματα όσον αφορά τις επιδόσεις και την ευελιξία του σχεδιασμού.

Συγκρότημα κυκλωμάτων

Η συναρμολόγηση πλατφόρμας εκτυπωμένου κυκλώματος (PCBA) αναφέρεται στη διαδικασία πλήρωσης μιας πλατφόρμας εκτυπωμένου κυκλώματος με ηλεκτρονικά εξαρτήματα και συγκόλλησής τους για να δημιουργηθεί μια λειτουργική ηλεκτρονική συναρμολόγηση.Η διαδικασία αυτή περιλαμβάνει την τοποθέτηση των εξαρτημάτων στο PCB σύμφωνα με τη διάταξη σχεδιασμού, τη συγκόλλησή τους στον πίνακα και την εκτέλεση τυχόν αναγκαίων δοκιμών και επιθεωρήσεων για την εξασφάλιση της ποιότητας και της λειτουργικότητας του συναρμολογημένου πίνακα.

Η PCBA μπορεί να γίνει με διάφορες μεθόδους, συμπεριλαμβανομένης της χειροκίνητης συναρμολόγησης, της αυτοματοποιημένης συναρμολόγησης με τεχνολογία επένδυσης επιφάνειας (SMT) και της συναρμολόγησης μέσω τρύπας.Η τεχνολογία επιφανειακής τοποθέτησης χρησιμοποιείται συνήθως για την τοποθέτηση εξαρτημάτων απευθείας στην επιφάνεια του PCB, ενώ η συναρμολόγηση με τρύπα περιλαμβάνει την εισαγωγή καλωδίων στοιχείων μέσω τρυπών στην πλακέτα και τη συγκόλλησή τους στην αντίθετη πλευρά.

Η διαδικασία PCBA είναι ένα κρίσιμο βήμα στην κατασκευή ηλεκτρονικών συσκευών και απαιτεί ακρίβεια, προσοχή στις λεπτομέρειες,και τη συμμόρφωση με τα πρότυπα ποιότητας για τη διασφάλιση της αξιοπιστίας και των επιδόσεων του τελικού προϊόντος.

Κατασκευή με συμβόλαιο PCBA

Η κατασκευή βάσει σύμβασης PCBA αναφέρεται στην πρακτική της εξωτερικής ανάθεσης της συναρμολόγησης πλακών κυκλωμάτων σε τρίτο κατασκευαστή βάσει σύμβασης.Αυτή η ρύθμιση επιτρέπει στις εταιρείες να αξιοποιήσουν την εμπειρογνωμοσύνη, πόρους και παραγωγικές δυνατότητες των εξειδικευμένων προμηθευτών συναρμολόγησης PCB για να εξορθολογίσουν τις διαδικασίες παραγωγής τους και να επικεντρωθούν στις βασικές τους ικανότητες.

Οι υπηρεσίες κατασκευής συμβολαίου PCBA περιλαμβάνουν συνήθως ολόκληρη τη διαδικασία συναρμολόγησης, από την προμήθεια εξαρτημάτων έως τις τελικές δοκιμές και τον έλεγχο ποιότητας.,το εξειδικευμένο προσωπικό και τα συστήματα διαχείρισης της ποιότητας που εφαρμόζονται για τη διασφάλιση αποτελεσματικής και υψηλής ποιότητας παραγωγής.

Με τη συνεργασία με έναν κατασκευαστή συμβολαίου PCBA, οι εταιρείες μπορούν να επωφεληθούν από εξοικονόμηση κόστους, ταχύτερο χρόνο κυκλοφορίας στην αγορά, πρόσβαση σε προηγμένες τεχνολογίες παραγωγής,και κλιμακωτότητα για την κάλυψη της διακυμάνσεως της ζήτησηςΕπιπλέον, οι συμβαλλόμενοι κατασκευαστές μπορούν να προσφέρουν υπηρεσίες προστιθέμενης αξίας, όπως ανατροφοδότηση σχεδιασμού για την κατασκευαστικότητα (DFM), διαχείριση της αλυσίδας εφοδιασμού και υποστήριξη του κύκλου ζωής του προϊόντος.

Συνολικά, η παραγωγή PCBA βάσει συμβάσεων μπορεί να αποτελέσει στρατηγική απόφαση για τις εταιρείες που επιθυμούν να βελτιστοποιήσουν τις παραγωγικές τους διαδικασίες και να ενισχύσουν την ανταγωνιστικότητά τους στην αγορά.

Η XHT είναι ο κορυφαίος προμηθευτής κατασκευής PCB και συναρμολόγησης PCB
