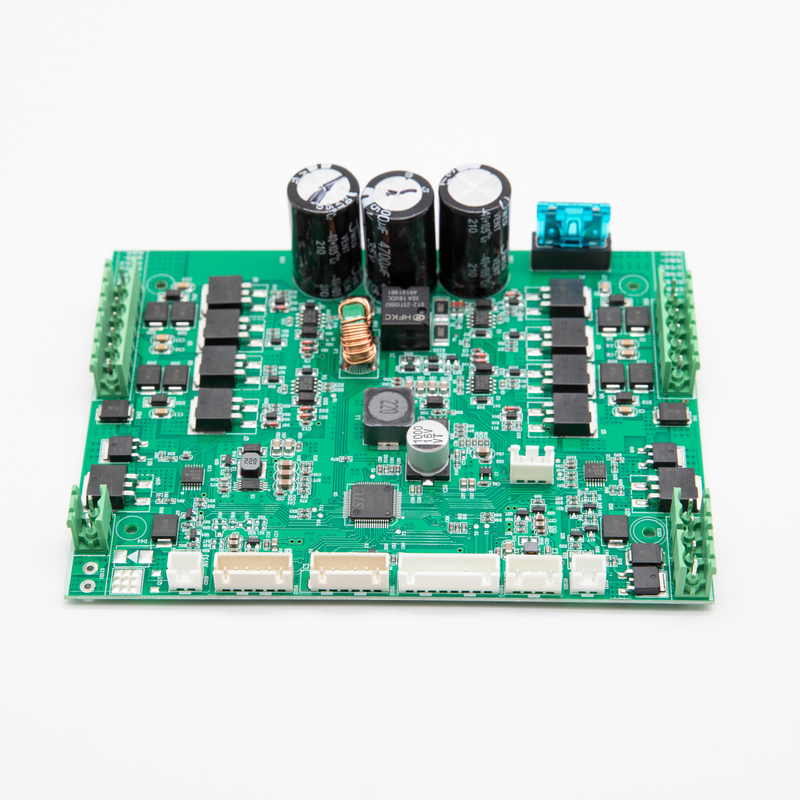

Πολυστρωτή επαγγελματική συναρμολόγηση κυκλωμάτων με προσαρμοσμένο σχεδιασμό

Μονόστρωμα PCB

Ένα μονοστρώμα PCB (Παγιδευμένο Πίνακα κυκλωμάτων) είναι ένα κυκλικό πλάνο που έχει αγωγικά ίχνη μόνο σε μία πλευρά του πίνακα.Σε σύγκριση με τα πολυεπίπεδα PCB, τα μονοστρώματα PCB είναι λιγότερο ακριβά και έχουν απλούστερες διαδικασίες κατασκευής, οπότε χρησιμοποιούνται συχνά σε απλούστερες ηλεκτρονικές συσκευές και πρωτότυπα.έχουν περιορισμούς στην πολυπλοκότητα δρομολόγησης και την ακεραιότητα σήματος σε σύγκριση με τα πολυεπίπεδα PCB.

Η τυποποιημένη πλακέτα PCB είναι ένας γενικός όρος για όλες τις εκτυπωμένες πλακέτες, οι οποίες μπορούν να χωριστούν σε μονοστρωτές ή πολυστρωτές πλακέτες, ανάλογα με τις ανάγκες.Το υπόστρωμα της ίδιας της πλάκας είναι κατασκευασμένο από ένα μονωτικόΜπορείτε να το δείτε στην επιφάνεια.

Αρχικά, το χαλκό καλύπτεται σε όλο το πλάνο, αλλά κατά τη διαδικασία κατασκευής, το μεσαίο μέρος είναι χαραγμένο μακριά.και το υπόλοιπο μέρος γίνεται ένα δίκτυο μικρών γραμμώνΑυτές οι γραμμές ονομάζονται αγωγοί.

Τεχνικό σχέδιο ή καλωδίωση, και χρησιμοποιείται για την παροχή σύνδεσης κυκλώματος με μέρη σε PCB.

Η μονοστρωτή πλακέτα είναι η πιο βασική πλακέτα τύπου PCB, που ονομάζεται επίσης μονοπίνακα, επειδή το σύρμα εμφανίζεται μόνο σε μια πλευρά, οπότε ονομάζουμε αυτή την πλακέτα PCB μονοπίνακα.

Πολυεπίπεδη PCB

Το πολυεπίπεδο PCB, όπως υποδηλώνει και το όνομά του, έχει πολλαπλά στρώματα αγωγικών ίχνη που διαχωρίζονται από μονωτικά στρώματα.Αυτά τα πλαίσια χρησιμοποιούνται σε πιο περίπλοκες ηλεκτρονικές συσκευές όπου ένα ενιαίο στρώμα PCB δεν επαρκεί για να ικανοποιήσει αυτές τις απαιτήσειςΕπιπλέον στρώματα επιτρέπουν πιο περίπλοκα σχέδια κυκλωμάτων, καλύτερη ακεραιότητα σήματος και μειωμένη ηλεκτρομαγνητική παρεμβολή.Τα πολυεπίπεδα PCB χρησιμοποιούνται συνήθως σε ηλεκτρονικές συσκευές υψηλών επιδόσεων, όπως υπολογιστέςΗ κατασκευή τους είναι πιο δαπανηρή από ό,τι των μονοστρωμάτων PCB, αλλά προσφέρουν σημαντικά πλεονεκτήματα όσον αφορά τη λειτουργικότητα και τις επιδόσεις.

Συγκρότημα πολυεπίπεδων PCB

Η συναρμολόγηση πολυεπίπεδων PCB περιλαμβάνει τη διαδικασία πλήρωσης και συγκόλλησης εξαρτημάτων σε πολυεπίπεδες κυκλώματα.Η διαδικασία αυτή απαιτεί εξειδικευμένο εξοπλισμό και εμπειρογνωμοσύνη λόγω της πολυπλοκότητας της εργασίας με πολλά στρώματα.

Κατά τη διάρκεια της συναρμολόγησης πολυεπίπεδων PCB, τα εξαρτήματα τοποθετούνται και συγκολλούνται στην πλακέτα χρησιμοποιώντας την τεχνολογία επιφανειακής τοποθέτησης (SMT) ή την τεχνολογία διάνοιξης (THT) με βάση τις απαιτήσεις σχεδιασμού.Η διαδικασία συναρμολόγησης μπορεί επίσης να περιλαμβάνει την εφαρμογή πάστα συγκόλλησης, μηχανές διάλεξης και τοποθέτησης για την τοποθέτηση των εξαρτημάτων και φούρνοι επανεξέτασης για συγκόλληση.

Επιπλέον, η συναρμολόγηση πολυεπίπεδων PCB μπορεί να απαιτεί προσεκτική προσοχή στη θερμική διαχείριση και την ακεραιότητα του σήματος, καθώς τα πολλαπλά στρώματα μπορούν να επηρεάσουν τη διάχυση της θερμότητας και την εξάπλωση του σήματος.Ο έλεγχος ποιότητας και οι δοκιμές είναι επίσης κρίσιμες για τη διασφάλιση της λειτουργικότητας και της αξιοπιστίας του συναρμολογημένου πολυεπίπεδου PCB.

Τα πλεονεκτήματά μας:

1Πρόγραμμα και λειτουργική δοκιμή και πακέτο από την Free.

2Υψηλή ποιότητα: πρότυπο IPC-A-610E, δοκιμή E, ακτινογραφία, δοκιμή AOI, QC, 100% λειτουργική δοκιμή.

3Επαγγελματική εξυπηρέτηση: PCB/FPC/Aluminium Manufacturing, SMT, DIP, Component Sourcing, OEM με 21 χρόνια εμπειρίας.

4Πιστοποιητικά: UL, CE, SGS, FCC, RoHS, ISO9001, ISO14001, IATF16949

Επαγγελματίας κατασκευαστής συσσωρευτών κυκλωτικών κυκλωμάτων

Υπηρεσία

Ειδικευόμαστε στην παροχή ολοκληρωμένων λύσεων EMS για την κάλυψη των μοναδικών αναγκών των πελατών μας.



Εδώ είναι μια ματιά στις υπηρεσίες που προσφέρουμε:



1Προμήθεια ηλεκτρονικών εξαρτημάτων.

2- Κατασκευή PCB.

3Συνέλευση PCB.

4- Το κτίριο του κουτιού.



Έχουμε μια ισχυρή αλυσίδα εφοδιασμού ηλεκτρονικών εξαρτημάτων, μπορούμε να προσφέρουμε ανταγωνιστική τιμή για την λίστα BOM σας.
