Πίνακες PCB/Smt/FR-4/Παγκόσμια κυκλική επιφάνεια/Πολυεπίπεδη επιφάνεια

Συγκρότηση PCB

Η συναρμολόγηση PCB ή η συναρμολόγηση κυκλώματος εκτύπωσης περιλαμβάνει τη διαδικασία συναρμολόγησης ηλεκτρονικών εξαρτημάτων σε ένα κυκλώμα εκτύπωσης για τη δημιουργία μιας λειτουργικής ηλεκτρονικής συσκευής.Η διαδικασία περιλαμβάνει τοποθέτηση και συγκόλληση διαφόρων εξαρτημάτων, συμπεριλαμβανομένων των συσκευών επιφανειακής τοποθέτησης και διάτρησης, καθώς και της δοκιμής και επιθεώρησης του συναρμολογημένου PCB για τη διασφάλιση της ποιότητας και της λειτουργικότητας.

Η συναρμολόγηση PCB μπορεί να πραγματοποιηθεί από παρόχους υπηρεσιών ηλεκτρονικής κατασκευής (EMS), κατασκευαστές πλακών κυκλωμάτων και προμηθευτές PCBA.συμπεριλαμβανομένης της ταχείας κατασκευής πρωτοτύπων, μεγάλης παραγωγής, προμήθεια εξαρτημάτων, ποιοτικός έλεγχος και υπηρεσίες προστιθέμενης αξίας, για την κάλυψη των ειδικών αναγκών των πελατών τους.

Η διαδικασία συναρμολόγησης PCB περιλαμβάνει συνήθως τα ακόλουθα βασικά στάδια:

Προμήθεια εξαρτημάτων: Αγορά ηλεκτρονικών εξαρτημάτων από προμηθευτές με βάση τον κατάλογο υλικών (BOM) που παρέχεται από τον πελάτη.

Παραγωγή PCB: παραγωγή PCB σύμφωνα με τις προδιαγραφές σχεδιασμού, συμπεριλαμβανομένης της χαρακτικής, της τρύπανσης, της συγκόλλησης με μάσκα και της εφαρμογής αποτυπωμάτων χαλκού.

Εφαρμογή πάστας συγκόλλησης: Εφαρμόστε πάστα συγκόλλησης στο PCB χρησιμοποιώντας ένα πρότυπο για να καθορίσετε την περιοχή όπου θα τοποθετηθούν τα εξαρτήματα.

Τοποθέτηση εξαρτημάτων: Χρησιμοποιήστε αυτόματες μηχανές τοποθέτησης για την ακριβή τοποθέτηση εξαρτημάτων στο PCB, για εξαρτήματα επιφανειακής τοποθέτησης και για την χειροκίνητη ή αυτόματη εισαγωγή εξαρτημάτων με τρύπα.

Επαναρρεύουσα συγκόλληση: περάστε το PCB με τα εξαρτήματα και την πάστα συγκόλλησης μέσω ενός φούρνου επαναρρεύσεως για να λιώσετε την πάστα συγκόλλησης και να σχηματίσετε ηλεκτρικές συνδέσεις.

Επιθεώρηση και δοκιμές: Η αυτοματοποιημένη οπτική επιθεώρηση (AOI) και οι δοκιμές σε κυκλώματα (ICT) εκτελούνται για να εξασφαλιστεί η ποιότητα και η λειτουργικότητα του συναρμολογημένου PCB.

Τελική συναρμολόγηση: Επιπλέον διαδικασίες, όπως η συμμορφωτική επικάλυψη, η δοχεία και η μηχανική συναρμολόγηση εκτελούνται κατά περίπτωση.

Η συναρμολόγηση PCB είναι ένα κρίσιμο στάδιο στην παραγωγή ηλεκτρονικών συσκευών και είναι κρίσιμο να συνεργαστεί κανείς με έναν έμπειρο και αξιόπιστο συνεργάτη για να εξασφαλιστεί η επιτυχής συναρμολόγηση PCB υψηλής ποιότητας.

Ερωτήσεις και Απαντήσεις:

Ε: Ποια αρχεία χρησιμοποιείτε στην κατασκευή PCBA;

Α: Gerber ή Eagle, κατάλογος BOM, PNP και θέση των εξαρτημάτων.

Ε: Μπορείτε να προσφέρετε δείγμα;

Α: Ναι, μπορούμε να προσαρμόσουμε τα δείγματα για τις δοκιμές σας πριν από την μαζική παραγωγή.

Ε: Πόσο χρόνο θα μπορούσα να πάρω το προσφορά μετά την αποστολή Gerber, BOM και διαδικασία δοκιμής;

Α: Μέσα σε 6 ώρες για την προσφορά PCB και περίπου 24 ώρες για την προσφορά PCBA.

Ε: Πώς μπορώ να γνωρίζω τη διαδικασία παραγωγής του PCBA μου;

Α: 7-10 ημέρες για την παραγωγή PCB και την αγορά εξαρτημάτων, και 10 ημέρες για την συναρμολόγηση και δοκιμή PCB.

Ε. Είναι το σχέδιο μου ασφαλές όταν σας το στείλω;

Τα αρχεία σας διατηρούνται με απόλυτη ασφάλεια και ασφάλεια, ενώ η Kerongda είναι στην κατοχή τους. Τα αρχεία σας δεν μοιράζονται ποτέ με τρίτους, μόνο οι συνεργάτες μας έχουν πρόσβαση στα αρχεία σχεδιασμού σας.Αφού είναι δική σου ιδιοκτησία.Σεβόμαστε τα πνευματικά δικαιώματα των αρχείων σας. Ο πελάτης ελέγχει τη διάθεση αυτών των αρχείων σύμφωνα με τις απαιτήσεις σας και γραπτή έγκριση.

Ε.Ποια είναι η εγγύηση;

Η εγγύηση είναι 2 χρόνια.

Τα πλεονεκτήματά μας:

1Πρόγραμμα και λειτουργική δοκιμή και πακέτο από την Free.

2Υψηλή ποιότητα: πρότυπο IPC-A-610E, δοκιμή E, ακτινογραφία, δοκιμή AOI, QC, 100% λειτουργική δοκιμή.

3Επαγγελματική εξυπηρέτηση: PCB/FPC/Aluminium Manufacturing, SMT, DIP, Component Sourcing, OEM με 21 χρόνια εμπειρίας.

4Πιστοποιητικά: UL, 94v-0, CE, SGS, FCC, RoHS, ISO9001, ISO14001, IATF16949

ΕΜΤ

Τα εξαρτήματα θα τοποθετηθούν στην πλακέτα κυκλωμάτων μέσω SMT mount, και η ηλεκτρονική αυτόματη οπτική ανίχνευση AOI θα πραγματοποιηθεί εάν: Μετά τη δοκιμή, η τέλεια καμπύλη θερμοκρασίας του φούρνου επαναρρόφησης ρυθμίζεται έτσι ώστε να επιτρέπεται η ροή της πλακέτας κυκλώματος μέσω της επαναρρόφησης συγκόλλησης.

ΔΕΠ

1Η διαδικασία της επεξεργασίας DIP είναι: τοποθέτηση της τρύπας →AOI→ συγκόλληση κυμάτων → κοπή πιν →AOI→ διόρθωση → πλύση → έλεγχος ποιότητας.

2Μετά τη συγκόλληση κυμάτων, τα προϊόντα θα σαρωθούν από τον εξοπλισμό AOI για να διασφαλιστεί ότι δεν θα συμβεί κανένα λάθος.

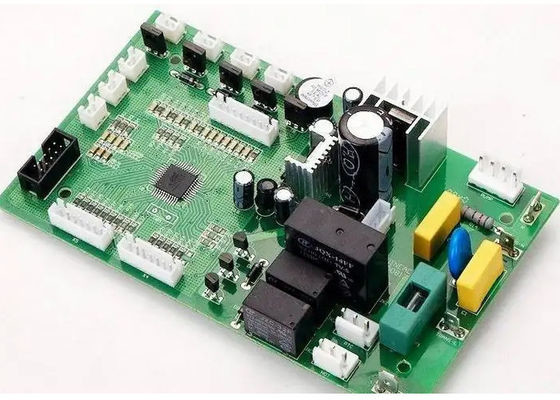

Επαγγελματική PCB επιφάνειας και ηλεκτρονικά εξαρτήματα συναρμολόγηση EMS PCB & PCBA εργοστάσιο
