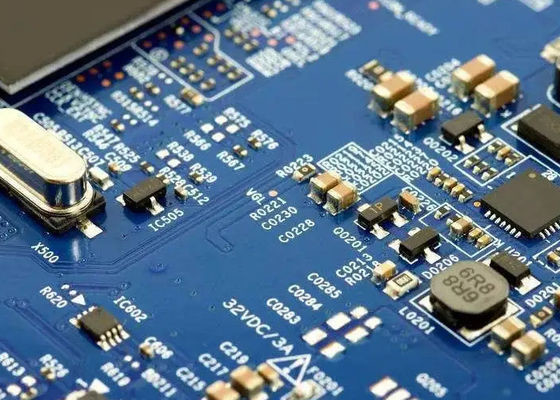

Γρήγορη στροφή Πρωτότυπο ΕΣΜ Σύνθεση πλακέτων κυκλωμάτων Αυτοματοποιημένη λειτουργία

FR-4/Παγκόσμιο κύκλωμα/Πολυεπίπεδο κύκλωμα/Μιαμερή PCB/PCBA/Dip/Ems PCB

Συγκρότηση κυκλώματος EMS

Η συναρμολόγηση πλακέτων κυκλωμάτων EMS (Electronics Manufacturing Services) περιλαμβάνει τη διαδικασία συναρμολόγησης ηλεκτρονικών εξαρτημάτων σε πλακέτα κυκλωμάτων (PCB) για τη δημιουργία μιας λειτουργικής ηλεκτρονικής συσκευής.Η διαδικασία αυτή περιλαμβάνει συνήθως τα ακόλουθα βήματα::

Προμήθεια εξαρτημάτων: Οι πάροχοι EMS προμηθεύονται τα απαιτούμενα ηλεκτρονικά εξαρτήματα από προμηθευτές με βάση τον κατάλογο υλικών (BOM) που παρέχεται από τον πελάτη.

Κατασκευή PCB: Το PCB κατασκευάζεται σύμφωνα με τις προδιαγραφές σχεδιασμού που παρέχονται από τον πελάτη.

Εφαρμογή πάστες συγκόλλησης: Η πάστα συγκόλλησης εφαρμόζεται στο PCB χρησιμοποιώντας ένα πρότυπο, το οποίο καθορίζει τις περιοχές όπου θα τοποθετηθούν τα εξαρτήματα.

Διαλέξτε και τοποθετήστε: Τα αυτοματοποιημένα μηχανήματα διαλέξεως και τοποθέτησης τοποθετούν με ακρίβεια τα εξαρτήματα που τοποθετούνται στην επιφάνεια στο PCB χρησιμοποιώντας συστήματα όρασης για ευθυγράμμιση.

Επαναρρεύουσα συγκόλληση: Το PCB με τα συστατικά και την πάστα συγκόλλησης περνά μέσα από ένα φούρνο επαναρρεύσεως, όπου η πάστα συγκόλλησης λιώνεται για να δημιουργηθούν ηλεκτρικές συνδέσεις μεταξύ των συστατικών και του PCB.

Συγκρότηση συστατικών μέσω τρύπας: Εάν χρησιμοποιούνται συστατικά μέσω τρύπας, εισάγονται χειροκίνητα ή αυτόματα στο PCB και συγκολλούνται χρησιμοποιώντας μηχανές συγκόλλησης κυμάτων ή επιλεκτικής συγκόλλησης.

Επιθεώρηση και δοκιμή: Η αυτοματοποιημένη οπτική επιθεώρηση (AOI) και οι δοκιμές σε κυκλώματα (ICT) εκτελούνται για να εξασφαλιστεί η ποιότητα και η λειτουργικότητα του συναρμολογημένου PCB.

Τελική συναρμολόγηση: Επιπλέον διαδικασίες, όπως η συμμορφωτική επίστρωση, η κοπή και η μηχανική συναρμολόγηση, μπορούν να εκτελούνται ανάλογα με τις ειδικές απαιτήσεις της ηλεκτρονικής συσκευής.

Συσκευασία και αποστολή: Τα συναρμολογημένα PCB συσκευάζονται σύμφωνα με τις προδιαγραφές του πελάτη και αποστέλλονται στον καθορισμένο τόπο.

Οι πάροχοι EMS προσφέρουν μια σειρά υπηρεσιών πέρα από τη συναρμολόγηση πλακών κυκλωμάτων, συμπεριλαμβανομένου του σχεδιασμού, της κατασκευής πρωτοτύπων, της διαχείρισης της αλυσίδας εφοδιασμού και των υπηρεσιών μεταπώλησης.Οι υπηρεσίες αυτές μπορούν να προσαρμοστούν στις ειδικές ανάγκες του πελάτη, από την παραγωγή μικρής κλίμακας στην παραγωγή μεγάλου όγκου.

ΕΜΤ

Τα εξαρτήματα θα τοποθετηθούν στην πλακέτα κυκλωμάτων μέσω SMT mount, και θα πραγματοποιηθεί ηλεκτρονική αυτόματη οπτική ανίχνευση AOI, εάν είναι απαραίτητο.η τέλεια καμπύλη θερμοκρασίας φούρνου reflow ρυθμίζεται έτσι ώστε η πλακέτα κυκλώματος να ρέει μέσω της συγκόλλησης reflow.

Μετά την απαραίτητη επιθεώρηση IPQC, το υλικό DIP μπορεί στη συνέχεια να περάσει από την πλακέτα κυκλωμάτων χρησιμοποιώντας τη διαδικασία DIP και στη συνέχεια μέσω συγκόλλησης κυμάτων.Τότε είναι η ώρα να διεξαχθεί η απαραίτητη διαδικασία μετά το φούρνο.

1Η διαδικασία της επεξεργασίας DIP είναι: τοποθέτηση της τρύπας →AOI→ συγκόλληση κυμάτων → κοπή πιν →AOI→ διόρθωση → πλύση → έλεγχος ποιότητας.

2Μετά τη συγκόλληση κυμάτων, τα προϊόντα θα σαρωθούν από τον εξοπλισμό AOI για να διασφαλιστεί ότι δεν θα συμβεί κανένα λάθος.

Ε: Ποια αρχεία χρησιμοποιείτε στην κατασκευή PCBA;

Α: Gerber ή Eagle, κατάλογος BOM, PNP και θέση των εξαρτημάτων.

Ε: Μπορείτε να προσφέρετε δείγμα;

Α: Ναι, μπορούμε να προσαρμόσουμε τα δείγματα για τις δοκιμές σας πριν από την μαζική παραγωγή.

Ε: Πόσο χρόνο θα μπορούσα να πάρω το προσφορά μετά την αποστολή Gerber, BOM και διαδικασία δοκιμής;

Α: Μέσα σε 6 ώρες για την προσφορά PCB και περίπου 24 ώρες για την προσφορά PCBA.

Ε: Πώς μπορώ να γνωρίζω τη διαδικασία παραγωγής του PCBA μου;

Α: 7-10 ημέρες για την παραγωγή PCB και την αγορά εξαρτημάτων, και 10 ημέρες για την συναρμολόγηση και δοκιμή PCB.

Ε. Είναι το σχέδιο μου ασφαλές όταν σας το στείλω;

Τα αρχεία σας διατηρούνται με απόλυτη ασφάλεια και ασφάλεια, ενώ η Kerongda είναι στην κατοχή τους. Τα αρχεία σας δεν μοιράζονται ποτέ με τρίτους, μόνο οι συνεργάτες μας έχουν πρόσβαση στα αρχεία σχεδιασμού σας.Αφού είναι δική σου ιδιοκτησία.Σεβόμαστε τα πνευματικά δικαιώματα των αρχείων σας. Ο πελάτης ελέγχει τη διάθεση αυτών των αρχείων σύμφωνα με τις απαιτήσεις σας και γραπτή έγκριση.

Ε.Ποια είναι η εγγύηση;

Η εγγύηση είναι 2 χρόνια.
