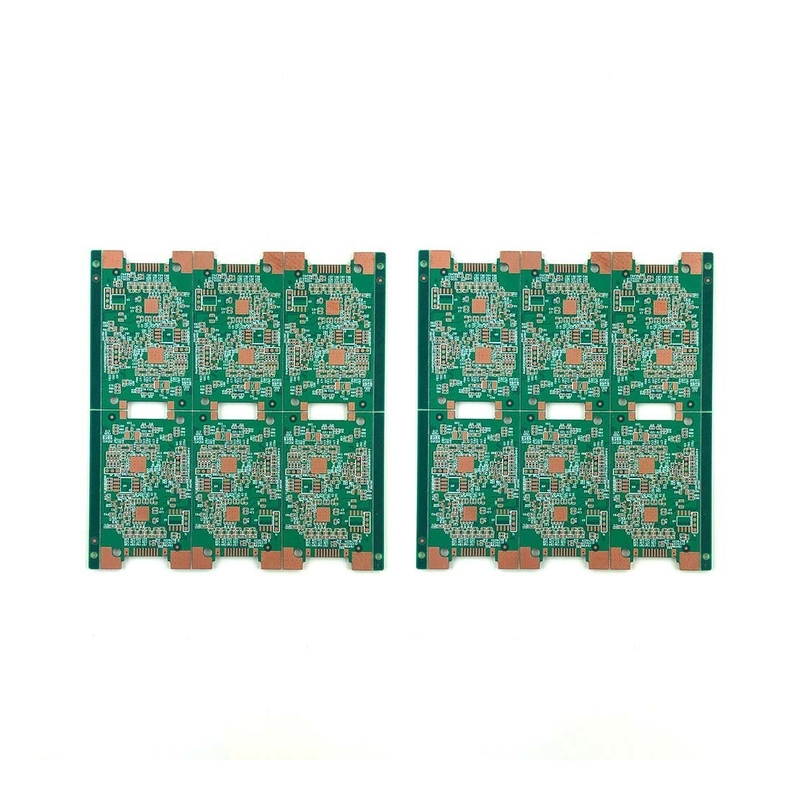

Οικονομική κατασκευή πλακών υπολογιστών PCB Κατασκευή πλακών κυκλωμάτων τύπου
-
Επισημαίνω
Συνεδρίαση του Συμβουλίου Οικονομικών Επιστημών
,Συνεδρίαση του Διοικητικού Συμβουλίου
,Κατασκευή V-Scoring Smt PCB
-
Δάχος χαλκού1/3 ουγκιά-6 ουγκιά.
-
ΣιδερένιοΛευκό, Μαύρο, Κίτρινο
-
Τύπος υπηρεσιώνΕξυπηρέτηση ηλεκτρονικών κυλινδρικών συστατικών
-
ΒΙΟΜΗΧΑΝΟΠΟΙΗΣΗFR-4 Κατασκευή PCB
-
Τελεία επιφάνειαςHASL, ENIG, OSP, Ασημένιο βύθισης, Κηνί βύθισης, Χρυσόπελλα
-
Σκιαγράφηση PunchingRouting/V-CUT/Beveling
-
ΥλικόFR-4
-
Ελάχιστο μέγεθος πίνακα10mm X 10mm
-
Δάχος0.2-6 mm
-
Συμμόρφωση Rohs- Ναι, ναι.
-
Ελάχιστο πλάτος γραμμής/διασταύρωση0.1 mm
-
Μέγεθος του πίνακα78x102 χιλιοστά
-
ΧρήσηΗλεκτρονικά κατασκευαστή
-
Τόπος καταγωγήςΚίνα
-
ΜάρκαXHT
-
ΠιστοποίησηISO、IATF16949、RoSH、CE
-
Αριθμό μοντέλουΚατασκευή PCB -11
-
Ποσότητα παραγγελίας minΧωρίς MOQ
-
ΤιμήUS$ 1-5/Pcs
-
Συσκευασία λεπτομέρειεςΚαρτόνι με σακούλα αφρού
-
Χρόνος παράδοσης5-8 εργάσιμες ημέρες
-
Όροι πληρωμήςT/T, Western Union, MoneyGram
-
Δυνατότητα προσφοράς600000+ PCS ανά στόμα
Οικονομική κατασκευή πλακών υπολογιστών PCB Κατασκευή πλακών κυκλωμάτων τύπου

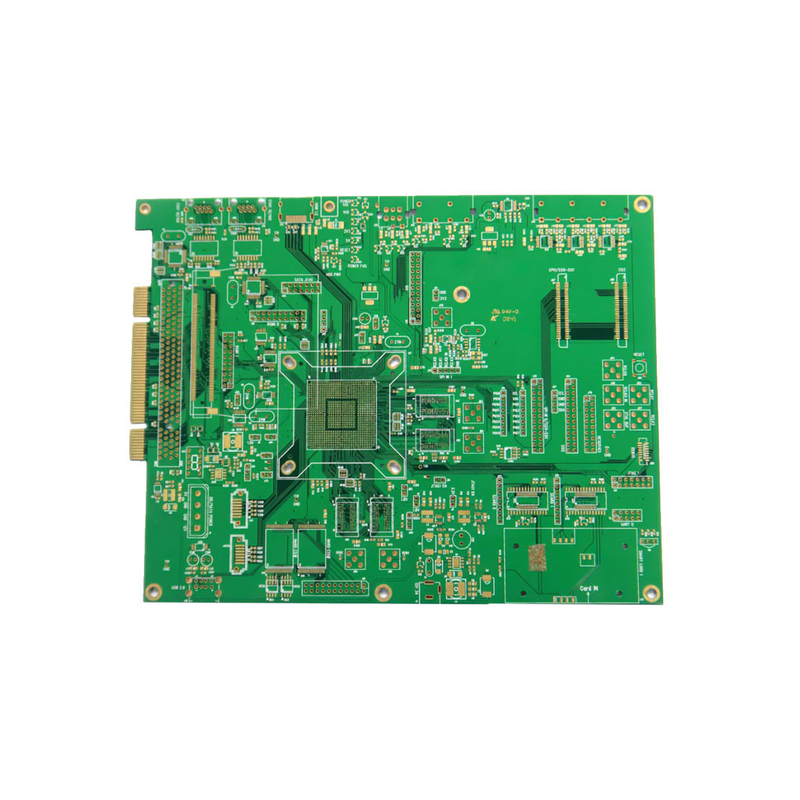

Οικονομική κατασκευή πλακών PC PCB Κατασκευή πλακών εκτυπωμένων κυκλωμάτων
Διαρθρώσεις PCB:
Η δομή της κυκλωτικής πλακέτας (PCB) μπορεί να χωριστεί στους ακόλουθους τρεις τύπους
Μονόστρωμα PCBΟι κυκλώσεις των πρώτων ηλεκτρονικών προϊόντων ήταν απλές.Μόνο μια πλευρά ήταν απαραίτητη για σύνδεση και αγωγία., και τα μέρη θα μπορούσαν να τοποθετηθούν στην άλλη πλευρά χωρίς χαλκό φύλλο.
Διπλό στρώμα PCB: Υπάρχουν αγωγοί χαλκού και στις δύο πλευρές της πλακέτας κυκλωμάτων, και τα μονοπάτια στο μπροστινό (άνω στρώμα) και το πίσω (κάτω στρώμα) μπορούν να συνδεθούν μεταξύ τους μέσω διαδρόμων.Αφού και οι δύο πλευρές μπορούν να είναι καλωδιωμένεςΤο σχέδιο είναι να τοποθετηθεί το μέρος στο μπροστινό μέρος,και το πίσω μέρος είναι η επιφάνεια συγκόλλησης του ποδιού του μέρους.
Πολυεπίπεδη PCB: Το πολυστρωτό PCB αποτελείται από πολλαπλά χαραγμένα διπλόπλευρα πλαίσια, τοποθετείται ένα μονωτικό στρώμα (Prepreg) μεταξύ των πλακών,και το χαλκό φύλλο τοποθετείται και στις δύο πλευρές του εξωτερικού στρώματος και στη συνέχεια πιέζεται μαζίΤο στρώμα χαλκού που πιέζεται στο εσωτερικό μπορεί να είναι ένα στρώμα αγωγιμότητας, ένα στρώμα σήματος, ένα στρώμα ηλεκτρικής ενέργειας, ένα στρώμα ηλεκτρικής ενέργειας, ένα στρώμα ηλεκτρικής ενέργειας, ένα στρώμα ηλεκτρικής ενέργειας ή ένα στρώμα ηλεκτρικής ενέργειας.στρώμα ισχύος ή στρώμα εδάφουςΗ πλακέτα πολυστρωμάτων μπορεί θεωρητικά να φθάσει σε περισσότερα από 50 στρώματα, αλλά η πρακτική επιφάνεια εφαρμογής είναι σήμερα περίπου 30 στρώματα.
Διάφοροι τύποι PCB
Σκληρό PCB: Αυτές οι σανίδες είναι κατασκευασμένες από κατασκευασμένα και ανθεκτικά υλικά τα οποία δεν λυγίζουν ή στρεβλώνονται εύκολα.Είναι εύκολο να χειρίζονται κατά την επισκευή και τη συντήρηση, επειδή είναι ισχυρά και μπορούν να αντέξουν ισχυρό χειρισμόΕπιπλέον, τα στοιχεία που σημειώνονται στον πίνακα είναι γενικά καθαρά και τα μονοπάτια σήματος είναι οργανωμένα.
Ελαστικές πλακέτες εκτυπωμένων κυκλωμάτωνΌπως υποδηλώνει και το όνομά τους, τα πλαίσια αυτά είναι πολύ ευέλικτα και κατασκευάζονται από τα ίδια εύκαμπτα υλικά.Αυτό το σχέδιο διευκολύνει την εύκολη συναρμολόγηση των εξαρτημάτων σε μικρά ή εύθραυστα μηχανήματαΗ ευελιξία συμβάλλει επίσης στην εξοικονόμηση πολλού χώρου, καθιστώντας παράλληλα τη συσκευή ελαφρύτερη.
Σκληρό-ελαστικό PCB: Αυτός είναι ένας συνδυασμός από άκαμπτη και ευέλικτη υπηρεσία πρωτότυπου PCB.Είναι ελαφριά και συμπαγή για να εξοικονομήσουν χώρο, καθιστώντας τους ιδανικούς για ιατρικές και στρατιωτικές εφαρμογές.
Υψηλής συχνότητας PCB: Αυτός ο τύπος πλακέτας χρησιμοποιείται για ηλεκτρικές συσκευές στην περιοχή συχνοτήτων 500MHz-2GHz. Οι περισσότερες ευαίσθητες στις συχνότητες εφαρμογές, όπως τα συστήματα μικροκυμάτων και επικοινωνιών,χρησιμοποιούν πλαίσια κυκλωμάτων υψηλής συχνότητας.
PCB με βάση το αλουμίνιο : Έχουν αλουμινένιο στήριγμα για θερμική ρύθμιση, υψηλή ακαμψία και χαμηλή θερμική επέκταση και χρησιμοποιούνται συχνά σε συσκευές υψηλής ισχύος όπως LED και τροφοδοσίες ρεύματος.
Τυπωμένα PCB Πρωτότυπα πλακέτα κυκλωμάτων έχουν αλλάξει και απλοποιήσει τη χρήση πολλών συσκευών, από επιτραπέζιους υπολογιστές έως υψηλής τεχνολογίας ιατρικούς εξοπλισμούς, τα πλαίσια κυκλώματος είναι τώρα παντού
PCBΙκανότητες εξυπηρέτησης πρωτοτύπων και τεχνικές προδιαγραφές
| - Όχι, όχι. | Άρθρα | Ικανότητες |
| 1 | Σκηνές | 2-68L |
| 2 | Μέγιστο μέγεθος επεξεργασίας | 600 mm*1200 mm |
| 3 | Μονάδα: | 0.2mm-6.5mm |
| 4 | Μοντέλο | 0.5oz-28oz |
| 5 | Ελάχιστο ίχνος/διαστημικό χώρο | 2.0mil/2.0mil |
| 6 | Ελάχιστο τελικό άνοιγμα | 0. 10 χιλιοστά |
| 7 | Μέγιστο λόγο πάχους προς διάμετρο | 15:1 |
| 8 | Μέσω θεραπείας | Μέσα, τυφλά και θαμμένα μέσα, μέσα σε πλακέτα, χαλκό μέσα... |
| 9 | Εκτέλεση/επεξεργασία επιφάνειας | HASL/HASL απαλλαγμένο από μόλυβδο, Χημικό κασσίτερο, Χημικό χρυσάφι, Χρυσό βύθισης |
| 10 | Βασικό υλικό | FR408 FR408HR, PCL-370HR, IT180A, Megtron 6 ((Panasonic), Rogers4350 Ροτζερς4003, Ροτζερς3003, Ροτζερς/Τακόνικ/Αρλόν/Νέλκο με υλικό FR-4 (συμπεριλαμβανομένης της μερικής υβριδικής λαμινίρωσης Ro4350B με FR-4) |
| 11 | Χρώμα μάσκας συγκόλλησης | Πράσινο, Μαύρο, Κόκκινο, Κίτρινο, Λευκό, Μπλε, Πορφυρό, Ματ πράσινο, Ματ μαύρο. |
| 12 | Υπηρεσία δοκιμών | AOI, ακτινογραφία, ιπτάμενο ανιχνευτή, δοκιμή λειτουργίας, δοκιμαστής πρώτου άρθρου |
| 13 | Διαμόρφωση προφίλ | Δρόμος, V-CUT, Beveling |
| 14 | Κύκλωμα | ≤ 0,5% |
| 15 | Τύπος HDI | 1+n+1,2+n+2,3+n+3 |
| 16 | Ελάχιστο μηχανικό άνοιγμα | 0.1 mm |
| 17 | Ελάχιστο διάφραγμα λέιζερ | 0.075mm |
Καλώς ήρθατε στην εταιρεία XHT Technology Co., Ltd.
Μπορούμε να παρέχουμε μια ολοκληρωμένη εξυπηρέτηση:
Πίνακες κυκλωμάτων PCB+Συναρμολόγηση
Ελέγχου.
Αγορά ηλεκτρονικών εξαρτημάτων.
Συγκρότηση PCB: διαθέσιμη σε SMT, BGA, DIP.
Δοκιμή λειτουργίας PCBA.
Συγκρότηση περιβλήματος.
Γενικές ερωτήσεις
| Ε: Μπορείτε να μας δώσετε προνομιακή έκπτωση; XHT: Φυσικά, θα προσφέρουμε προνομιακή έκπτωση για τις μεγάλες παραγγελίες σας και θα επιβεβαιώσουμε την παραγγελία γρήγορα. |
| Ε: Γιατί να επιλέξετε εμάς; XHT: Επαγγελματική και έμπειρη ομάδα Ε&Α. Προηγμένος εξοπλισμός παραγωγής, επιστημονική και λογική ροή διαδικασιών. Ελέγχουμε όλα τα προϊόντα μας πριν από την αποστολή για να βεβαιωθούμε ότι όλα είναι σε τέλεια κατάσταση. |
| Ε: Πόσος χρόνος απαιτείται για την προσφορά PCB; XHT: Συνήθως 12 ώρες έως 48 ώρες μόλις λάβουμε την επιβεβαίωση αξιολόγησης από τον εσωτερικό μηχανικό. |
| Ε: Η διαδικασία Wire Bonding απαιτείται κατά την εκτύπωση της πλακέτας κυκλωμάτων. XHT: Κατά την κατασκευή πλακών κυκλωμάτων, οι επιλογές επεξεργασίας επιφάνειας είναι κυρίως "νικελιοπαλλάδιο χρυσό ENEPIG" ή "χημικό χρυσό ENIG".το πάχος του χρυσού συνιστάται να είναι 3μμ5μ, αλλά εάν χρησιμοποιείται καλώδιο χρυσού Au, το πάχος του χρυσού θα πρέπει κατά προτίμηση να είναι μεγαλύτερο από 5μ. |
| Ε: Η διαδικασία χωρίς μόλυβδο απαιτείται όταν η πλακέτα κυκλώματος εκτυπώνεται. XHT: Η διαδικασία χωρίς μόλυβδο κατά την εκτύπωση είναι υψηλότερη από τις απαιτήσεις αντοχής θερμοκρασίας της γενικής διαδικασίας και οι απαιτήσεις αντοχής θερμοκρασίας πρέπει να είναι άνω των 260 °C.συνιστάται η χρήση υποστρώματος άνω του TG150 κατά την επιλογή του υλικού υποστρώματος. |
| Ε: Μπορεί η εταιρεία σας να παρέχει τον σειριακό αριθμό κατά την κατασκευή κειμένου πλακέτας κυκλωμάτων; XHT: Οι σειριακοί αριθμοί μπορούν να παρέχονται και, εκτός από τους κειμενικούς σειριακούς αριθμούς, μπορεί επίσης να παρέχεται QR-CODE για τους πελάτες να κάνουν ερωτήσεις. |
Τα προϊόντα μας πωλούνται σε όλο τον κόσμο. Μπορείτε να είστε σίγουροι για ολόκληρη τη διαδικασία των προϊόντων μας.
