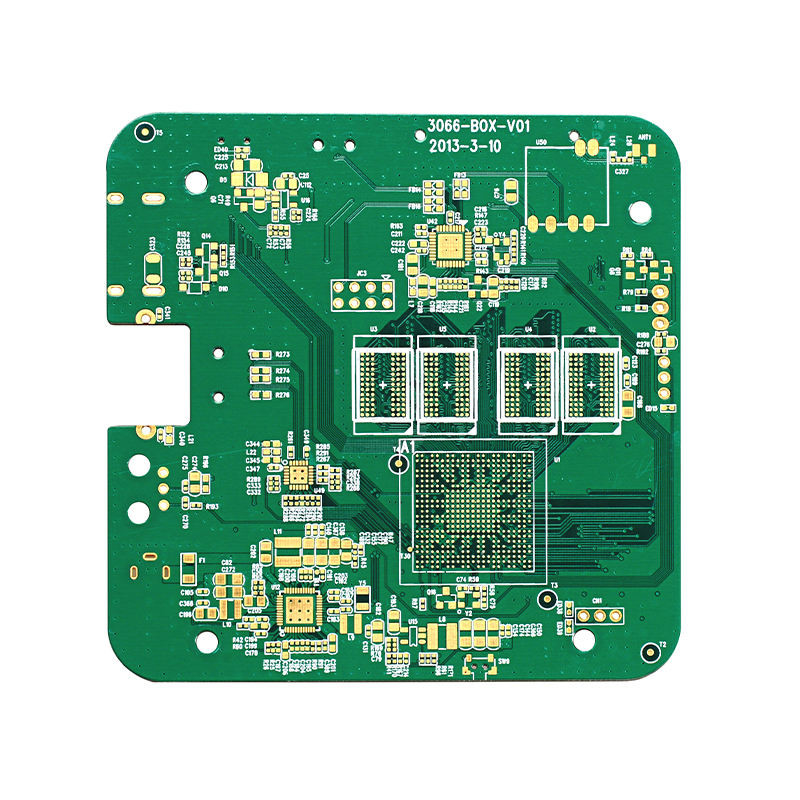

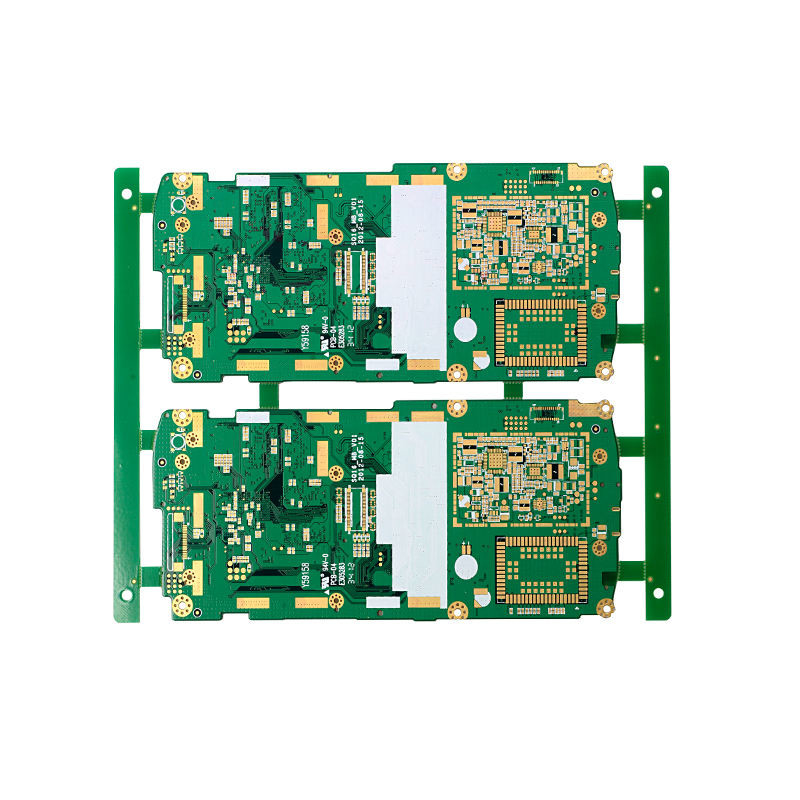

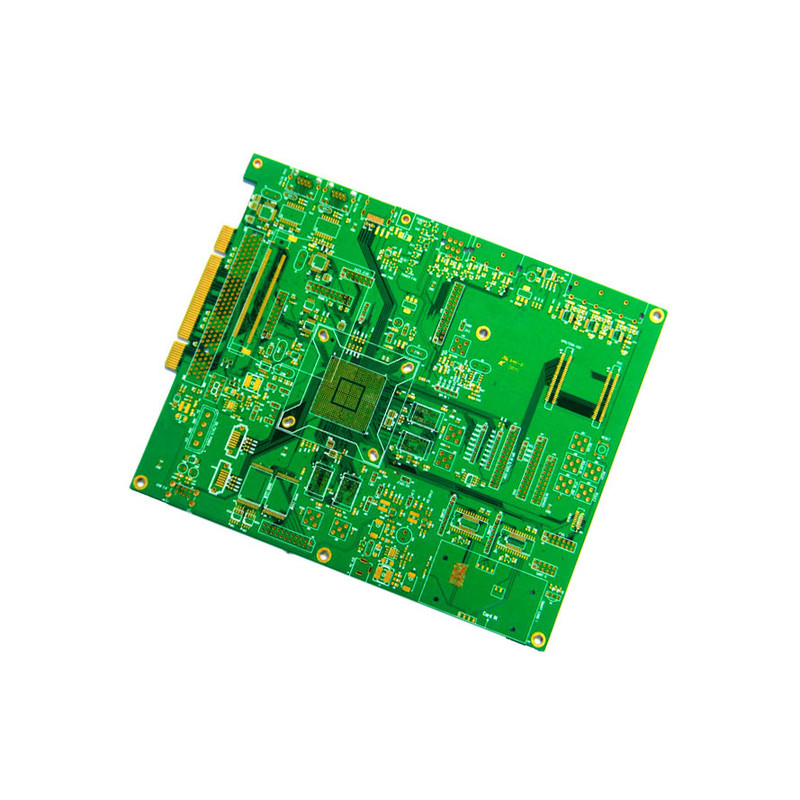

OEM Πολυεπίπεδο PCB Κατασκευή Ηλεκτρονικά πλαίσια PCB FR4 PCB Προμηθευτής One Stop Service
-
Επισημαίνω
IT180A Fr4 πλακέτα κυκλωμάτων
,Πίνακας κυκλωμάτων Fr4 κλειδί σε χέρι
,Προσαρμόσιμη συναρμολόγηση πλακέτων PCB
-
Ονομασία του προϊόντοςOEM Πολυεπίπεδο PCB Κατασκευή Ηλεκτρονικά πλαίσια PCB FR4 PCB Προμηθευτής One Stop Service
-
Δάχος χαλκού1oz, 1/2ΟZ 1OZ 2OZ 3OZ, 2oz, 1oz ((35um), 0.5-3.0 Oz
-
Βασικό υλικόFR-4, Etc, Alu, High TG, FR-4/κεραμική/cem-3/FR-1
-
Ελάχιστη διαφορά γραμμών4mil, 0,003», 0.1mm4mil), 0.1mm, 4/4mil (0.1/0.1mm)
-
Ελάχιστο πλάτος γραμμής4mil, 0.1mm, 0.1mm/4mi, 0.075mm/0.075mm (3mil/3mil), 3mi
-
Μίν. Μέγεθος τρύπας0.2mm, 8 mil, 0.10mm, 3mil (0.075mm), 0,004»
-
Τελεία επιφάνειαςHASL, OSP, HASL Χωρίς μόλυβδο, ENIG, Χρυσός βύθισης
-
ΕφαρμογήΗλεκτρονικά προϊόντα, ηλεκτρική ενέργεια, αυτοκινητοβιομηχανία, βιομηχανία, ηλεκτρονικά προϊόντα
-
Τόπος καταγωγήςΚίνα
-
ΜάρκαXHT
-
ΠιστοποίησηISO、IATF16949、RoSH
-
Αριθμό μοντέλουXHT-FR-4 PCB Manufacturing-3
-
Ποσότητα παραγγελίας minΧαμηλό moq
-
ΤιμήUS$ 1-5/Pcs
-
Συσκευασία λεπτομέρειεςΚαρτόνι με σακούλα με φυσαλίδες
-
Χρόνος παράδοσης5-8 μέρες
-
Όροι πληρωμήςT/T, Western Union, MoneyGram
-
Δυνατότητα προσφοράς100000 τεμάχια/ημέρα
OEM Πολυεπίπεδο PCB Κατασκευή Ηλεκτρονικά πλαίσια PCB FR4 PCB Προμηθευτής One Stop Service
OEM Πολυεπίπεδο PCB Κατασκευή Ηλεκτρονικά πλαίσια PCB FR4 PCB Προμηθευτής One Stop Service
XHT Προσφορά υπηρεσίας μιας στάσης
* Σκληρά PCB·
* Ευέλικτα PCB·
* PCB άκαμπτο-ελαστικό·
* HDI PCB·
* Χρυσό επιχρισμένο PCB;
* PCB υψηλής συχνότητας·
* PCB αλουμινίου·
* Πίνακες κυκλωμάτων με βάση χαλκό·
* PCB υψηλής θερμοκρασίας;
* PCB βαρέος χαλκού·
* Συνδυασμός PCB·
* Προμήθεια εξαρτημάτων.
* Δοκιμές PCB / PCBA.
Υπηρεσία PCB Ικανότητες και τεχνικές προδιαγραφές
| - Όχι, όχι. | Άρθρα | Ικανότητες |
| 1 | Σκηνές | 2-68L |
| 2 | Μέγιστο μέγεθος επεξεργασίας | 600 mm*1200 mm |
| 3 | Μονάδα: | 0.2mm-6.5mm |
| 4 | Μοντέλο | 0.5oz-28oz |
| 5 | Ελάχιστο ίχνος/διαστημικό χώρο | 2.0mil/2.0mil |
| 6 | Ελάχιστο τελικό άνοιγμα | 0. 10 χιλιοστά |
| 7 | Μέγιστο λόγο πάχους προς διάμετρο | 15:1 |
| 8 | Μέσω θεραπείας | Μέσα, τυφλά και θαμμένα μέσα, μέσα σε πλακέτα, χαλκό μέσα... |
| 9 | Εκτέλεση/επεξεργασία επιφάνειας | HASL/HASL απαλλαγμένο από μόλυβδο, Χημικό κασσίτερο, Χημικό χρυσάφι, Χρυσό βύθισης |
| 10 | Βασικό υλικό | FR408 FR408HR, PCL-370HR, IT180A, Megtron 6 ((Panasonic), Rogers4350 Ροτζερς4003, Ροτζερς3003, Ροτζερς/Τακόνικ/Αρλόν/Νέλκο με υλικό FR-4 (συμπεριλαμβανομένης της μερικής υβριδικής λαμινίρωσης Ro4350B με FR-4) |
| 11 | Χρώμα μάσκας συγκόλλησης | Πράσινο, Μαύρο, Κόκκινο, Κίτρινο, Λευκό, Μπλε, Πορφυρό, Ματ πράσινο, Ματ μαύρο. |
| 12 | Υπηρεσία δοκιμών | AOI, ακτινογραφία, ιπτάμενο ανιχνευτή, δοκιμή λειτουργίας, δοκιμαστής πρώτου άρθρου |
| 13 | Διαμόρφωση προφίλ | Δρόμος, V-CUT, Beveling |
| 14 | Κύκλωμα | ≤ 0,5% |
| 15 | Τύπος HDI | 1+n+1,2+n+2,3+n+3 |
| 16 | Ελάχιστο μηχανικό άνοιγμα | 0.1 mm |
| 17 | Ελάχιστο διάφραγμα λέιζερ | 0.075mm |
Ικανότητες PCBA
| ΠΕΔΑ κλειδί σε χέρι | PCB+προμήθεια εξαρτημάτων+συναρμολόγηση+πακέτο |
| Λεπτομέρειες συναρμολόγησης | Σημεία SMT και Through-hole, ISO SMT και DIP |
| Χρονοδιάγραμμα | Πρωτότυπο: 15 εργάσιμες ημέρες. |
| Δοκιμές σε προϊόντα | Δοκιμαστική δομή/μόλφωμα, Έλεγχος με ακτίνες Χ, Δοκιμασία AOI, Λειτουργική δοκιμή |
| Ποσότητα | Ελάχιστη ποσότητα: 1pcs. πρωτότυπο, μικρή παραγγελία, μαζική παραγγελία, όλα εντάξει |
| Χρειαζόμαστε αρχεία. | PCB: αρχεία Gerber ((CAM, PCB, PCBDOC) Συστατικά στοιχεία: Λογιστική υλικών (BOM list) Συνέλευση: αρχείο Pick-N-Place |
| Μέγεθος πίνακα PCB | Ελάχιστο μέγεθος: 0,25 * 0,25 ίντσες ((6 * 6mm) Μέγιστο μέγεθος: 1200*600mm |
| Λεπτομέρειες των συστατικών | Παθητικό Μέγεθος 0201 BGA και VFBGA Χωρίς μόλυβδο φορείς τσιπ/CSP Διπλής όψης SMT συναρμολόγηση Ωραίο ύψος σε 0,8mils Επισκευή και επαναφορά BGA Απομάκρυνση και αντικατάσταση εξαρτημάτων |
| Πακέτο συστατικών | Ταινία, σωλήνες, τροχούς, χαλαρά μέρη |
| Διαδικασία συναρμολόγησης PCB+ | Τρυπεία ---- Έκθεση ---- Πλαστική ---- Ένδεση και αποκόλληση ---- Τρυπές ---- Ηλεκτρικές δοκιμές ---- SMT ---- Κύματα Συναρμολόγηση ---- Τεχνολογίες ---- Δοκιμές λειτουργίας ---- Δοκιμές θερμοκρασίας και υγρασίας |
Σύντομη εισαγωγή των πλεονεκτημάτων μας
- Γρήγορη, υψηλής ακρίβειας, περίπλοκη, υψηλής ποιότητας λύση ενός σταθμού: (Παραγωγή Πρωτοτύπου Υπηρεσίας PCB + Προμήθεια Συστατικών + Συνέλευση Πρωτοτύπου Υπηρεσίας PCB + Δοκιμές).
- Πιστοποίηση ISO9001, ISO14001, ISO13485, IATF16949.
- Υποστηρίζουμε για να σας δώσουμε καλύτερη τιμή και καλύτερη έγκαιρη παράδοση.
- Προσφέρουμε 24*7 ώρες υπηρεσία προσφορών και τεχνική υποστήριξη.
- Η NDA υποστηρίζεται για την προστασία των αρχείων σας.
Προηγμένος εξοπλισμός κατασκευής PCB και συναρμολόγησης PCB
Η XHT εισήγαγε τα προηγμένα μηχανήματα από τις ΗΠΑ, την Ιαπωνία, τη Γερμανία και το Ισραήλ για να βελτιώσει την παραγωγική και τεχνική μας ικανότητα.Έχουμε θέσει ένα μεγάλο παράδειγμα το έργο του πρωτότυπου PCB στο πεδίο των δοκιμών πτητικών ανιχνευτώνΈχουμε ένα πολύ ανεπτυγμένο τμήμα Ε&Α που βοήθησε το εργοστάσιό μας να παράγει με επιτυχία μηχανικές μικρο-σύνδεσης, υψηλής πυκνότητας αντίστασης και HDI.
Γενικές ερωτήσεις
| Ε: Με ποιες εταιρείες ταχυδρομείου συνεργάζεστε; ΧΤ: Συνεργαζόμαστε με ταχυδρομικές εταιρείες, συμπεριλαμβανομένων των DHL, FedEX, UPS, TNT και EMS. |
| Ε: Ποια είδη μεταφοράς υπάρχουν; XHT: Συνήθως περιλαμβάνει ταχυμεταφορές, αεροπορικές μεταφορές, σιδηροδρομικές μεταφορές και θαλάσσιες μεταφορές. |
| Ε: Λαϊκό πεδίο; XHT: Ημιαγωγός, έξυπνο σπίτι, ιατρικά προϊόντα, έξυπνα φορητά, βιομηχανικός έλεγχος, IOT κλπ. |
| Ε: Μπορείτε να μας δώσετε προνομιακή έκπτωση; XHT: Φυσικά, θα προσφέρουμε προνομιακή έκπτωση για τις μεγάλες παραγγελίες σας και θα επιβεβαιώσουμε την παραγγελία γρήγορα. |
| Ε: Γιατί να επιλέξετε εμάς; XHT: Επαγγελματική και έμπειρη ομάδα Ε&Α. Προηγμένος εξοπλισμός παραγωγής, επιστημονική και λογική ροή διαδικασιών. Ελέγχουμε όλα τα προϊόντα μας πριν από την αποστολή για να βεβαιωθούμε ότι όλα είναι σε τέλεια κατάσταση. |
| Ε: Πόσος χρόνος απαιτείται για την προσφορά PCB; XHT: Συνήθως 1 ώρα έως 4 ώρες μόλις λάβουμε την επιβεβαίωση από τον εσωτερικό μηχανικό. |
