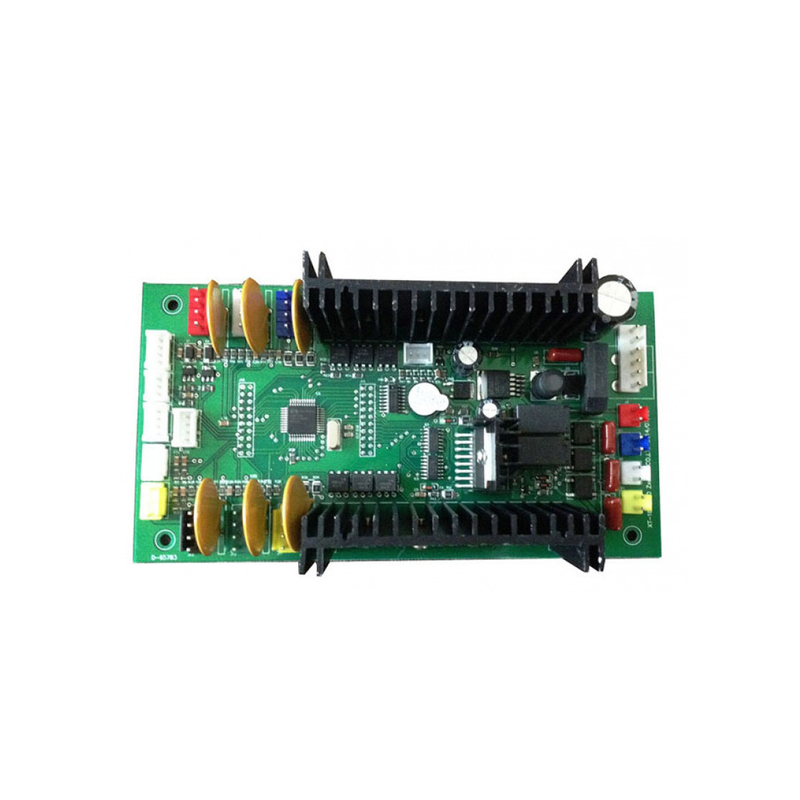

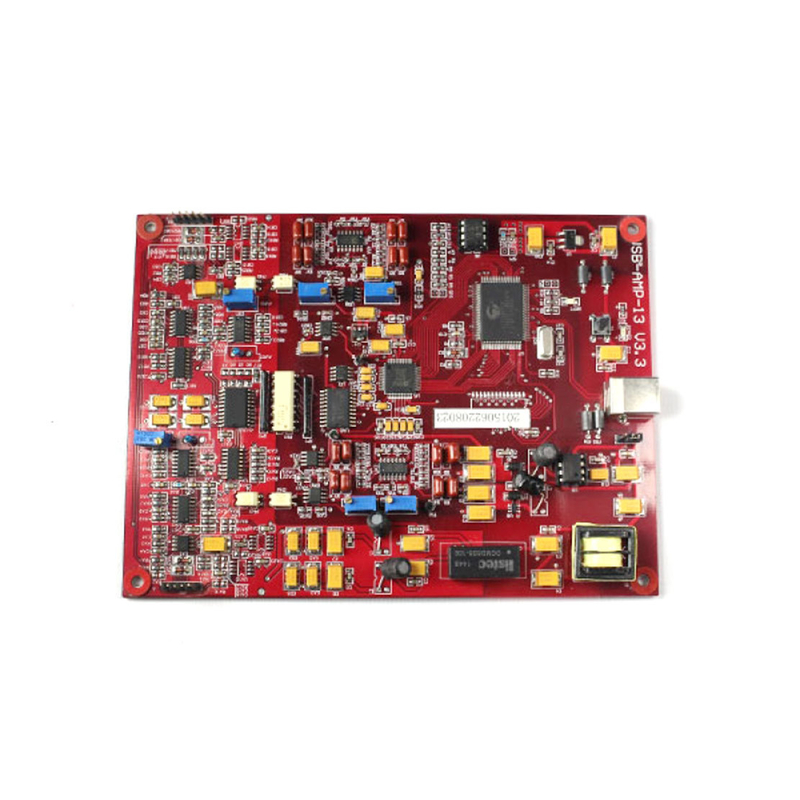

Υψηλής αποτελεσματικότητας σύντομη στροφή PCB συναρμολόγηση κύματος συγκόλλησης για ευρεία εφαρμογή
-
Επισημαίνω
Σύνθεση PCB υψηλής αποτελεσματικότητας με γρήγορη στροφή
,Συναρμολόγηση κύματος PCB
,Υψηλής αποτελεσματικότητας συναρμολόγηση ταχείας στροφής
-
ΧαρακτηριστικάΓρήγορο πρωτότυπο συνελεύσεων PCB στροφής
-
Ονομασία του προϊόντοςΓρήγορη στροφή PCB συναρμολόγηση Πρωτότυπο Turnkey PCB συναρμολόγηση κύματος συγκόλληση
-
Εξοπλισμός υψηλού επιπέδουΦυτοειδείς μηχανές
-
ΥλικόFR4/M4/M6/Rogers/TU872/IT968
-
Χρονοδιάγραμμα3-7 εργάσιμες ημέρες
-
ΔοκιμήAOI/SPI/XRAY/First επιθεώρηση άρθρου
-
εγγύηση3 μήνες
-
ΥπηρεσίαΕξυπηρέτηση ολοκληρωμένης εξυπηρέτησης, προμήθεια PCB/συστατικών, συγκόλληση/προγραμματισμός/δοκιμασ
-
Τόπος καταγωγήςΚίνα
-
ΜάρκαXHT
-
ΠιστοποίησηCE、RoSH、ISO
-
Αριθμό μοντέλουXHT Σύνθεση PCB γρήγορης στροφής-1
-
Ποσότητα παραγγελίας min3K
-
Συσκευασία λεπτομέρειεςΚαρτόνι με σακούλα αφρού
-
Χρόνος παράδοσης5-8 εργάσιμες ημέρες
-
Όροι πληρωμήςT/T, Western Union, MoneyGram
Υψηλής αποτελεσματικότητας σύντομη στροφή PCB συναρμολόγηση κύματος συγκόλλησης για ευρεία εφαρμογή
Γρήγορη στροφή PCB συναρμολόγηση Πρωτότυπο Turnkey PCB συναρμολόγηση κύματος συγκόλληση
Χαρακτηριστικά του PCBA
Το PCBA είναι η συντομογραφία του Printed Circuit Board +Assembly, που σημαίνει ότι το PCBA φορτώνεται από SMT από την άδειη πλακέτα PCB και στη συνέχεια περνά όλη τη διαδικασία του DIP plug-in.Τόσο το SMT όσο και το DIP είναι τρόποι ενσωμάτωσης εξαρτημάτων σε ένα PCBΗ κύρια διαφορά είναι ότι η SMT δεν απαιτεί τρύπες στο PCB.Η τεχνολογία SMT (Surface Mounted Technology) χρησιμοποιεί κυρίως μια μηχανή τοποθέτησης για την τοποθέτηση ορισμένων μικροσκοπικών εξαρτημάτων σε ένα PCBΗ διαδικασία παραγωγής είναι: τοποθέτηση πλακέτων PCB, εκτύπωση πάστα συγκόλλησης, εγκατάσταση μηχανής τοποθέτησης, φούρνο επαναρρόφησης και επιθεώρηση του τελικού προϊόντος.για την εισαγωγή εξαρτημάτων στην πλακέτα PCBΟι κύριες διαδικασίες παραγωγής είναι: συγκόλληση, συγκόλληση, επιθεώρησηΣυναρμολόγηση κυμάτων, εκτύπωση, επιθεώρηση του τελικού προϊόντος.
Ελέγχος ποιότητας της συναρμολόγησης κυλινδρικών PCB SMT
- Εμπνευσμένο χαρτόνι: Δοκιμάστε εάν η θέση τοποθέτησης SMT είναι σωστή, μειώστε σημαντικά τον χρόνο παραγωγής δοκιμής SMT και την απόβλητη των εξαρτημάτων και διασφαλίστε αποτελεσματικά την ποιότητα της SMT
- SPI-Automatic 3D Solder Paste Thickness Gauge: Ανιχνεύει διάφορα προβλήματα ποιότητας εκτύπωσης πάστας συγκόλλησης, όπως έλλειψη εκτύπωσης, λιγότερο κασσίτερο, περισσότερο κασσίτερο, συνεχές κασσίτερο, αντιστάθμιση, κακή μορφή,ρύπανση της επιφάνειας της πλακέτας, κλπ.
- AOI: Ανίχνευση διαφόρων προβλημάτων μετά την τοποθέτηση: βραχυκύκλωμα, διαρροή υλικού, πολικότητα, μετατόπιση, λάθος μέρη
- Χ: Αναγνώριση ανοικτού κυκλώματος και βραχυκυκλώματος BGA, QFN και άλλων συσκευών.
- Ευφυής ανιχνευτής πρώτου τμήματος: ανιχνεύει λάθος υλικά, λείπουν μέρη, πολικότητα, προσανατολισμό, μεταξοσκόπηση κλπ., που χρησιμοποιείται κυρίως για την ανίχνευση πρώτου τμήματος.η ακρίβεια είναι υψηλότερη και η ταχύτητα αυξάνεται κατά 50%+.
Τα πλεονεκτήματα του XHT:
1Ως ένα κατάστημα εξυπηρέτησης με ένα σταθμό, προσεκτική εξυπηρέτηση θα ξεκινήσει από την ερώτηση σας μέχρι τις υπηρεσίες μετά την πώληση.
2- Δωρεάν υπηρεσία σχεδιασμού, τροποποιήστε μέχρι να είστε ικανοποιημένοι.
3Κάθε διαδικασία παρακολουθείται από εξειδικευμένο προσωπικό επιθεώρησης ποιότητας για την έγκαιρη ανίχνευση προβλημάτων και την ταχεία επίλυσή τους.
4Η ταχεία εξυπηρέτηση υποστηρίζεται.
Προδιαγραφές
| Άρθρο | Περιγραφή | Ικανότητα |
| Υλικό | Υλικά επικαλυμμένου υλικού | FR4, υψηλής θερμοκρασίας FR4, υψηλής συχνότητας, αλουμίνιο, FPC... |
| Κόψιμο σανίδων | Αριθμός στρωμάτων | 1-48 |
| Ελάχιστο πάχος των εσωτερικών στρωμάτων (Αποκλείεται το πάχος Cu) |
0.003 ′′ (0,07mm) | |
| Μοντέλο | Τύπος | (0,1-4 mm±10%) |
| - Μίνι. | Μονό/Δύο:00,008±0,004 ̇ | |
| 4 στρώματα:00,01±0,008 ̇ | ||
| 8 στρώματα:00,01±0,008 ̇ | ||
| Κουμπή και στροφή | όχι περισσότερο από 7/1000 | |
| Βάρος χαλκού | Εξωτερικό βάρος Cu | 0.5-4 0z |
| Εσωτερικό βάρος Cu | 0.5-3 0z | |
| Στρώσεις | Ελάχιστο μέγεθος | 00,0078 ′′ (0,2mm) |
| Απόκλιση από το τρυπάνι | ± 0,002′′ (± 0,05mm) | |
| Ανεπάρκεια τρύπας PTH | ± 0,002′′ (± 0,005mm) | |
| Ανεπάρκεια τρύπας NPTH | ± 0,002′′ (± 0,005mm) | |
| Μάσκα συγκόλλησης | Χρώμα | Πράσινο, άσπρο, μαύρο, κόκκινο, μπλε... |
| Ελάχιστη καθαρισμός μάσκας συγκόλλησης | 0.003′′ (< 0,07mm) | |
| Δάχος | (0,012*0,017mm) | |
| Σιδερένιο | Χρώμα | Λευκό, μαύρο, κίτρινο, μπλε... |
| Ελάχιστο μέγεθος | 00,006′′ (± 0,15mm) | |
| Μέγιστο μέγεθος της επιφάνειας τελειοποίησης | 700*460mm | |
| Τελεία επιφάνειας | HASL, ENIG, ασήμι βύθισης, κασσίτερο βύθισης, OSP... | |
| Σχεδιασμός PCB | Τετράγωνο, κύκλος, ακανόνιστος (με τζιχ) | |
| Πακέτο | Επικαιροποιημένα συστήματα | |
Σύντομη εικόνα
Η XHT συνεργάζεται με τους πελάτες για να τους παρέχει υπηρεσίες συναρμολόγησης PCB υψηλής ποιότητας και υπηρεσίες ηλεκτρονικής κατασκευής PCBA για την επίτευξη των στόχων τους.Η ευελιξία μας είναι να ικανοποιούμε τις απαιτήσεις των πελατών και την ανώτερη εξυπηρέτηση πελατών μας.Βοηθάμε τις εταιρείες να εισάγουν τα νέα τους προϊόντα στην αγορά όσο το δυνατόν γρηγορότερα παρέχοντας υψηλής ποιότητας, γρήγορη συναρμολόγηση.Παρέχουμε μια ολοκληρωμένη υπηρεσία ηλεκτρονικής κατασκευής για να σας βοηθήσουμε να ταξινομήσετε τα σχέδιά σας και να παρέχετε ποιοτικά δείγματα στους πελάτες σας.
Γενικές ερωτήσεις
| Ε: Η διαδικασία Wire Bonding απαιτείται κατά την εκτύπωση της πλακέτας κυκλωμάτων. XHT: Κατά την κατασκευή πλακών κυκλωμάτων, οι επιλογές επεξεργασίας επιφάνειας είναι κυρίως "νικελιοπαλλάδιο χρυσό ENEPIG" ή "χημικό χρυσό ENIG".το πάχος του χρυσού συνιστάται να είναι 3μμ5μ, αλλά εάν χρησιμοποιείται καλώδιο χρυσού Au, το πάχος του χρυσού θα πρέπει κατά προτίμηση να είναι μεγαλύτερο από 5μ. |
| Ε: Η διαδικασία χωρίς μόλυβδο απαιτείται όταν η πλακέτα κυκλώματος εκτυπώνεται. XHT: Η διαδικασία χωρίς μόλυβδο κατά την εκτύπωση είναι υψηλότερη από τις απαιτήσεις αντοχής θερμοκρασίας της γενικής διαδικασίας και οι απαιτήσεις αντοχής θερμοκρασίας πρέπει να είναι άνω των 260 °C.συνιστάται η χρήση υποστρώματος άνω του TG150 κατά την επιλογή του υλικού υποστρώματος. |
| Ε: Μπορεί η εταιρεία σας να παρέχει τον σειριακό αριθμό κατά την κατασκευή κειμένου πλακέτας κυκλωμάτων; XHT: Οι σειριακοί αριθμοί μπορούν να παρέχονται και, εκτός από τους κειμενικούς σειριακούς αριθμούς, μπορεί επίσης να παρέχεται QR-CODE για τους πελάτες να κάνουν ερωτήσεις. |
| Ε: Πόσο καιρό διαρκεί η διάρκεια ζωής της πλακέτας PCB και πώς πρέπει να αποθηκεύεται; Η ίδια η πλάκα δεν έχει διάρκεια ζωής, αλλά αν υπερβαίνει τους τρεις μήνες, πρέπει να ψηθεί για να αφαιρεθεί η υγρασία και το στρες,και πρέπει να χρησιμοποιείται αμέσως μετά την ψησίμαΣυνιστάται να φορτώνονται τα κομμάτια εντός έξι μηνών από την αποθήκευση για να μειωθεί το φαινόμενο της απόρριψης και της έκρηξης. |
Τα προϊόντα μας πωλούνται σε όλο τον κόσμο. Μπορείτε να είστε σίγουροι για ολόκληρη τη διαδικασία των προϊόντων μας.
