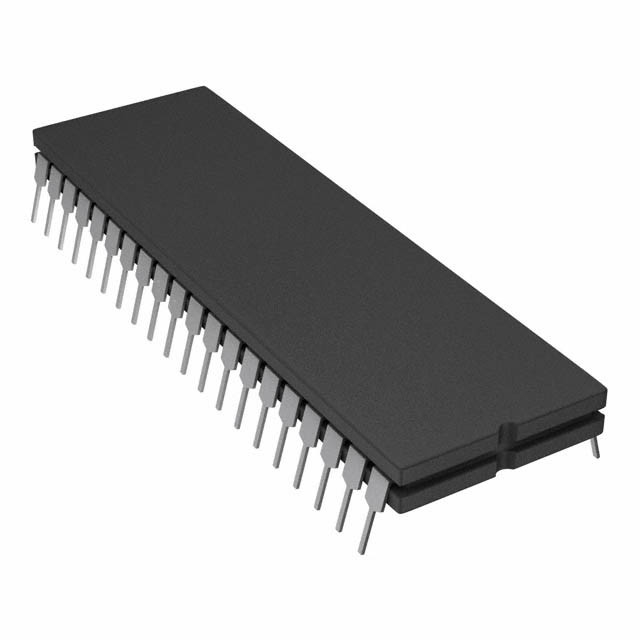

Ηλεκτρονικά εξαρτήματα Υψηλής απόδοσης CPLD ATF2500C-20GM Προγραμματιζόμενη λογική συσκευή

Το ATF2500C είναι το PLD υψηλότερης πυκνότητας που διατίθεται σε συσκευή επένδυσης επιφάνειας 44 πινών.υψηλή αξιοποίηση της πύλης είναι εύκολο να επιτευχθείΗ ATF2500C είναι μια υψηλής απόδοσης CMOS (ηλεκτρικά διαγράφιμη) προγραμματιζόμενη λογική συσκευή (PLD) που χρησιμοποιεί την αποδεδειγμένη τεχνολογία ηλεκτρικής διαγράφισης της Atmel.Το PLD αυτό είναι πλέον διαθέσιμο σε πλήρως πράσινες ή LHF συσκευασίες (χωρίς μόλυβδο και αλογονίδια).

Το ATF2500C είναι οργανωμένο γύρω από μια ενιαία παγκόσμια συστοιχία.όπως είναι και οι εξόδους κάθε flip-flop.
Στο ATF2500C, τέσσερις όροι προϊόντων εισάγονται σε κάθε όρο συνόλου.Κάθε macrocell μπορεί να συνδυάσει τρεις όρους συνόλου για να παρέχει έως και 12 όρους προϊόντος ανά όρο συνόλου χωρίς καμία ποινή απόδοσης.Κάθε φλιπ-φλοπ μπορεί να επιλεγεί μεμονωμένα για να είναι είτε D- είτε T-τύπου, παρέχοντας περαιτέρω λογική συμπιεσμό.24 από τα φλιπ-φλοπ μπορεί να παρακάμψει για να παρέχει εσωτερική συνδυαστική ανατροφοδότηση στην λογική συστοιχία.
Οι όροι του προϊόντος παρέχουν μεμονωμένα ρολόγια και ασύγχρονες επαναπροσαρμογές για κάθε flip-flop.Κάθε έξοδος έχει το δικό του ενεργοποιηθεί όρο προϊόν. Οκτώ συγχρονισμένοι προεπιλεγμένοι όροι προϊόντος εξυπηρετούν τοπικές ομάδες είτε τεσσάρων είτε οκτώ flip-flops.Όλα τα μητρώα επαναφέρονται αυτόματα κατά την ενεργοποίηση.

Χαρακτηριστικά
• Υψηλής απόδοσης, υψηλής πυκνότητας, ηλεκτρικά διαγράφεται προγραμματιζόμενη λογική συσκευή
• Πλήρως συνδεδεμένη λογική συστοιχία με 416 όρους προϊόντων
• 15 ns μέγιστη καθυστέρηση πιν-πιν για λειτουργία 5V
• 24 ευέλικτα εξωτερικά μακροκύτταρα
48 φλιπ-φλοπ. Δύο για κάθε Μακροσέλ.
72 Σύνοψη όρων
Ολες οι Flip-flops, οι πινές I/O τροφοδοτούνται ανεξάρτητα
• Φλιπ-φλοπ τύπου D ή T
• Χρονολόγηση του όρου προϊόντος ή άμεσης εισαγωγής
• Καταχωρημένη ή συνδυασμένη εσωτερική ανατροφοδότηση
• Πίσω συμβατό με το λογισμικό ATV2500B/BQ και ATV2500H
• Προηγμένη τεχνολογία ηλεκτρικής διαγραφής
Επαναπρογραμματίζεται
100% δοκιμασμένο
• Πακέτο επιφανειακής τοποθέτησης 44 μολύβδου και πακέτο DIP 40 πινών
• Ευέλικτος σχεδιασμός: Μέχρι 48 Flip-flops και 24 συνδυασμένες εξόδους ταυτόχρονα
• 8 Σύγχρονοι όροι προϊόντος
• Ατομική ασύγχρονη επαναφορά ανά μακροκύτταρο
• Έλεγχος ΟΕ ανά μακροκύτταρο
• Λειτουργικότητα ισοδύναμη με την ATV2500B/BQ και την ATV2500H
• Προστασία 2000V ESD
• Χαρακτηριστικό ασφάλειας για την προστασία του κώδικα
• Διαφορά θερμοκρασίας για εμπορικές, βιομηχανικές και στρατιωτικές χρήσεις
• 10 έτη διατήρηση δεδομένων
• Επιλογή Φύλακα Πινών
• 200 mA Ασφάλεια κλειδώματος
• Διαθέσιμες επιλογές πράσινης συσκευασίας (χωρίς Pb/χαλιδίνη/συμμόρφωση με το RoHS)

Χρησιμοποιώντας την οικογένεια ATF2500C Πολλά προηγμένα χαρακτηριστικά
Η προηγμένη ευελιξία του ATF2500C πακετάρει περισσότερες χρήσιμες πύλες σε 44 καλώδια σε σχέση με άλλα PLD.
• Πλήρως συνδεδεμένη λογική συστοιχία κάθε είσοδος συστοιχίας είναι πάντα διαθέσιμη σε κάθε όρο προϊόντος.
• Επιλέξιμα μητρώα τύπου D και T ∙ Κάθε πτυσσόμενο πτερύγιο ATF2500C μπορεί να προσαρμόζεται μεμονωμένα
Χρησιμοποιώντας τη διαμόρφωση τύπου T, μπορούν επίσης εύκολα να δημιουργηθούν JK και SR flip-flops. Αυτές οι επιλογές επιτρέπουν πιο αποτελεσματική χρήση των όρων του προϊόντος.
• Κρυμμένη συνδυαστική ανατροφοδότηση: Κάθε μητρώο Q2 των μακροκύτταρων μπορεί να παρακαμφθεί για να τροφοδοτήσει την είσοδό του (D/T2) απευθείας πίσω στη συστοιχία λογικής.Αυτό παρέχει περαιτέρω δυνατότητα επέκτασης λογικής χωρίς να χρησιμοποιεί πολύτιμους πόρους πιν.
• Επιλέξιμη συγχρονική/ασύγχρονη ρολόιση κάθε ένα από τα flip-flops ATF2500Cs έχει ένα ειδικό όρο ρολογιού.Μηχανές θαμμένης κατάστασης, μετρητές και μητρώα μπορούν να συνυπάρχουν σε μία συσκευή ενώ
Η επιλογή της πηγής ρολογιού flip-flop επιτρέπει περαιτέρω τη μίξη υψηλότερης απόδοσης ρολογισμού πιν και ευέλικτης ρολογίας όρου προϊόντος σε ένα σχέδιο.
• Συνολικά 48 μητρώα ∙ Το ATF2500C παρέχει δύο πτυχές ανά μακροκύτταρο ∙ συνολικά 48. Κάθε μητρώο έχει το δικό του ρολόι και τους όρους επαναφοράς, καθώς και τον δικό του όρο συνόλου.
• Ανεξάρτητες Σημίδες Ε/Υ και Διαδρομές Εναρμόνισης κάθε Σημίδα Ε/Υ στο ATF2500C έχει μια ειδική διαδρομή εισόδου.σε συνδυασμό με τους μεμονωμένους όρους του προϊόντος για κάθε I/O, διευκολύνουν την πραγματική διμερή σχεδίαση I/O.
• Συνδυασμό όρων συνόψισης: Κάθε εκδοτικό μακροκύτταρο μπορεί να συνδυάσει τους τρεις όρους συνόψισης σε έναν μόνο όρο.
• Προγραμματιζόμενα κυκλώματα Pin-keeper Οι αδύναμες κλειδαριές ανατροφοδότησης είναι χρήσιμες για εφαρμογές διασύνδεσης λεωφορείου.
• Χρησιμοποιείται για την αποθήκευση πληροφοριών όπως ιστορικό μονάδας.

4Επαναφορά ενεργοποίησης.
Τα μητρώα των ATF2500C έχουν σχεδιαστεί για να επαναπροσδιορίζονται κατά τη διάρκεια της ενεργοποίησης.Η κατάσταση εξόδου θα εξαρτηθεί από την πολικότητα του αποθέτησης ασφαλείας εξόδου.
Αυτό το χαρακτηριστικό είναι κρίσιμο για την κατάσταση, καθώς η φύση της επαναφοράς και η αβεβαιότητα για το πώς το VCC αυξάνεται πραγματικά στο σύστημα, απαιτούνται οι ακόλουθες προϋποθέσεις:
1Η άνοδος του VCC πρέπει να είναι μονοτονική.
2Μετά την επαναφορά, πρέπει να πληρούνται όλοι οι χρόνοι ρύθμισης εισόδου και ανάδρασης πριν από την οδήγηση της καρφίτσας του ρολογιού ή των όρων υψηλά, και
3Η καρφίτσα του ρολογιού και κάθε σήμα από το οποίο προέρχονται οι όροι του ρολογιού πρέπει να παραμένουν σταθεροί κατά τη διάρκεια της tPR.
