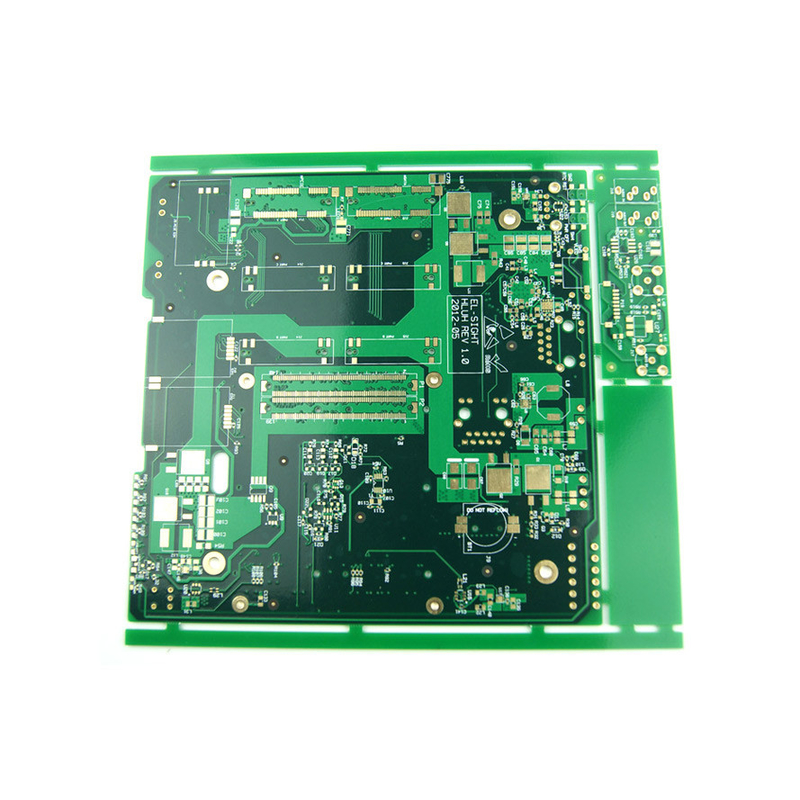

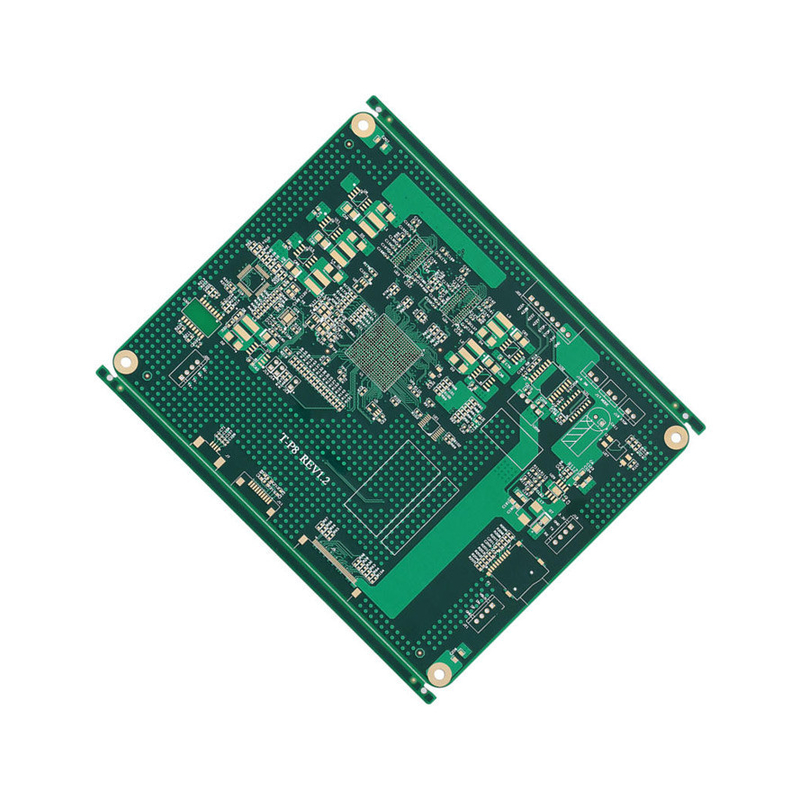

Προσαρμοσμένα ηλεκτρικά κυκλώματα υψηλής συχνότητας Fr4

Δασμολογημένο ηλεκτρικό κύκλωμαΥψηλή Συχνότητα Πίνακες PCBFr4Πίνακες PCBΚατασκευαστής

Περιγραφή του προϊόντος:

Το προϊόν κατασκευής PCB υψηλής συχνότητας διαθέτει ελάχιστο ίχνος / χώρο 4/4mil, επιτρέποντας υψηλής πυκνότητας και υψηλής ταχύτητας μετάδοση σήματος.που είναι κρίσιμα για τα πολυεπίπεδα σχέδια PCBΗ προηγμένη διαδικασία κατασκευής του προϊόντος εξασφαλίζει την ακριβή γεώτρηση και την ακριβή ευθυγράμμιση των διαδρόμων, μειώνοντας την απώλεια σήματος και βελτιώνοντας την ακεραιότητα του σήματος.

Το προϊόν κατασκευής PCB υψηλής συχνότητας έχει προθεσμία 3-5 ημερών για πρωτότυπο και 7-10 ημέρες για μαζική παραγωγή, καθιστώντας το αποτελεσματική λύση για έργα ευαίσθητα στο χρόνο.Ο γρήγορος χρόνος εξυπηρέτησής του επιτρέπει στους μηχανικούς να δοκιμάζουν και να επαναλαμβάνουν γρήγορα τα σχέδιά τους, μειώνοντας το χρόνο ανάπτυξης και το κόστος.

Χαρακτηριστικά:

• Ονομασία προϊόντος: Κατασκευή PCB υψηλής συχνότητας
• Δάχος πλάκας: 0,2-6,0 mm
• Επιφανειακό φινίρισμα: HASL, ENIG, Immersion Silver, OSP
• Υλικό: Λαμινίτης υψηλής συχνότητας
• Πρότυπο ποιότητας: IPC κλάση 2, κλάση 3
• Ελέγχος αντίστασης: Ναι

Αυτό το προϊόν είναι ιδανικό για τη δημιουργία πλακών κυκλωμάτων υψηλής συχνότητας, PCB μικροκυμάτων και PCB υψηλής ταχύτητας.

Τεχνικές παραμέτρους:

Σχεδιασμός PCB υψηλής συχνότητας:

1Χρησιμοποιώντας το μεσαίο εσωτερικό επίπεδο ως τα στρώματα ισχύος και εδάφους μπορεί να παρέχει ασπίδα, να μειώσει την παρασιτική επαγωγικότητα, να συντομεύσει το μήκος της γραμμής σήματος και να ελαχιστοποιήσει την διασταύρωση μεταξύ των σημάτων.
2Η καλωδίωση πρέπει να λυγίζει σε γωνία 45 μοιρών για να μειωθεί η μετάδοση των σημάτων υψηλής συχνότητας και η σύνδεση μεταξύ τους.
3Όσο μικρότερο είναι το μήκος του καλωδίου, τόσο το καλύτερο, και όσο μικρότερη είναι η παράλληλη απόσταση μεταξύ δύο καλωδίων, τόσο το καλύτερο.
4Όσο λιγότερες τρύπες, τόσο το καλύτερο.
5Η κατεύθυνση της ενδιάμεσης καλωδίωσης πρέπει να είναι κατακόρυφη, με το άνω στρώμα να είναι οριζόντιο και το κάτω στρώμα να είναι κατακόρυφο, προκειμένου να μειωθεί η παρεμβολή μεταξύ των σημάτων.

6Η προσθήκη χαλκού γείωσης μπορεί να μειώσει τις παρεμβολές μεταξύ των σημάτων.
7Η γείωση σημαντικών γραμμών σήματος μπορεί να βελτιώσει σημαντικά την αντιανταραχή του σήματος.Η γήπεδο περιτύλιξης των πηγών παρεμβολών μπορεί επίσης να χρησιμοποιηθεί για να αποφευχθεί η παρεμβολή τους σε άλλα σήματα..

Εφαρμογές:

Η XHT-HFPCB είναι κατάλληλη για ένα ευρύ φάσμα εφαρμογών PCB υψηλής ταχύτητας..Το XHT-HFPCB είναι μια εξαιρετική επιλογή για εφαρμογές που απαιτούν υψηλή ακεραιότητα σήματος, χαμηλή απώλεια και χαμηλό θόρυβο.

Το XHT-HFPCB είναι διαθέσιμο σε διάφορα πάχους πλακών που κυμαίνονται από 0,2 mm έως 6,0 mm και αριθμό στρωμάτων από 1 έως 20 στρώματα.που είναι απαραίτητα για σχέδια υψηλής πυκνότηταςΤο XHT-HFPCB χρησιμοποιεί υλικό επικαλυμμένου με υψηλή συχνότητα, το οποίο παρέχει εξαιρετικές ηλεκτρικές επιδόσεις και αξιοπιστία.

Το XHT-HFPCB είναι κατάλληλο για διάφορα σενάρια, συμπεριλαμβανομένης της μεταφοράς δεδομένων υψηλής ταχύτητας, της επεξεργασίας σήματος υψηλής συχνότητας και της μετάδοσης σήματος υψηλής συχνότητας.Μπορεί επίσης να χρησιμοποιηθεί σε εφαρμογές που απαιτούν χειρισμό υψηλής ισχύος και θερμική διαχείριση.

Με ικανότητα εφοδιασμού 100.000 τεμάχια την ημέρα, το XHT-HFPCB μπορεί να καλύψει τις ανάγκες μεγάλων έργων.

Οι επιλογές πληρωμής για το XHT-HFPCB περιλαμβάνουν T/T, Western Union και MoneyGram.Αυτό το προϊόν είναι μια εξαιρετική επιλογή για τους πελάτες που αναζητούν μια αξιόπιστη και υψηλής ποιότητας υψηλής συχνότητας πλακέτα κυκλωμάτων με γρήγορο χρόνο στροφής και χαμηλή απαίτηση MOQ.

Προσαρμογή:

Η XHT προσφέρει υπηρεσίες προσαρμογής προϊόντων για το μοντέλο High-Frequency Circuit Board (HFPCB) XHT-HFPCB.Τα HFPCB μας είναι κατασκευασμένα από υλικό με υψηλή συχνότητα και έχουν έλεγχο αντίστασης μέχρι τα πρότυπα ποιότητας IPC κλάσης 2 και 3Τα προϊόντα μας είναι επίσης πιστοποιημένα από ISO, IATF16949 και RoHS, εξασφαλίζοντας τη δέσμευσή μας για ποιότητα και αξιοπιστία.

Οι πελάτες μας μπορούν να παραγγείλουν τα HFPCB μας με χαμηλή MOQ και να περιμένουν γρήγορο χρόνο παράδοσης 5-8 ημερών.Με την καθημερινή μας ικανότητα προμήθειας μέχρι και 100000pcs, μπορούμε να καλύψουμε όλες τις ανάγκες σας για υψηλής συχνότητας πλακέτες κυκλωμάτων, μικροκυμάτων PCB.

Τα HFPCBs μας έχουν μέγιστο μέγεθος πάνελ 600x1200mm, και προσφέρουμε τυφλά και θαμμένα βία για να αυξήσουμε την ευελιξία του σχεδιασμού σας.Και εγγυόμαστε την κορυφαία ποιότητα και απόδοση..

Υποστήριξη και υπηρεσίες:

Το προϊόν κατασκευής PCB υψηλής συχνότητας έρχεται με ολοκληρωμένη τεχνική υποστήριξη και υπηρεσίες για να διασφαλιστεί ότι οι πελάτες μας λαμβάνουν την καλύτερη δυνατή απόδοση από τα προϊόντα τους.Η ομάδα μας εμπειρογνωμόνων μηχανικών είναι διαθέσιμη για την παροχή τεχνικής βοήθειας και συμβουλών για τυχόν ζητήματα που μπορεί να προκύψουν κατά τη διάρκεια της διαδικασίας παραγωγής.

Προσφέρουμε μια σειρά από υπηρεσίες για να βοηθήσουμε τους πελάτες μας να αξιοποιήσουν στο έπακρο τα PCB υψηλής συχνότητας, συμπεριλαμβανομένης της αναθεώρησης σχεδιασμού, της κατασκευής πρωτοτύπων, των δοκιμών και της βελτιστοποίησης.Οι τελευταίες εγκαταστάσεις δοκιμών και εξοπλισμός μας εξασφαλίζουν ότι κάθε PCB υψηλής συχνότητας που παράγουμε πληροί τα υψηλότερα πρότυπα ποιότητας και απόδοσης.

Εκτός από την τεχνική υποστήριξη και τις υπηρεσίες μας, προσφέρουμε επίσης εκπαιδευτικούς πόρους για να βοηθήσουμε τους πελάτες μας να αναπτύξουν τις δεξιότητές τους και την εμπειρία τους στην κατασκευή PCB υψηλής συχνότητας.Στόχος μας είναι να παρέχουμε στους πελάτες μας τα εργαλεία και τις γνώσεις που χρειάζονται για να είναι επιτυχημένοι σε αυτόν τον εξαιρετικά εξειδικευμένο τομέα.
