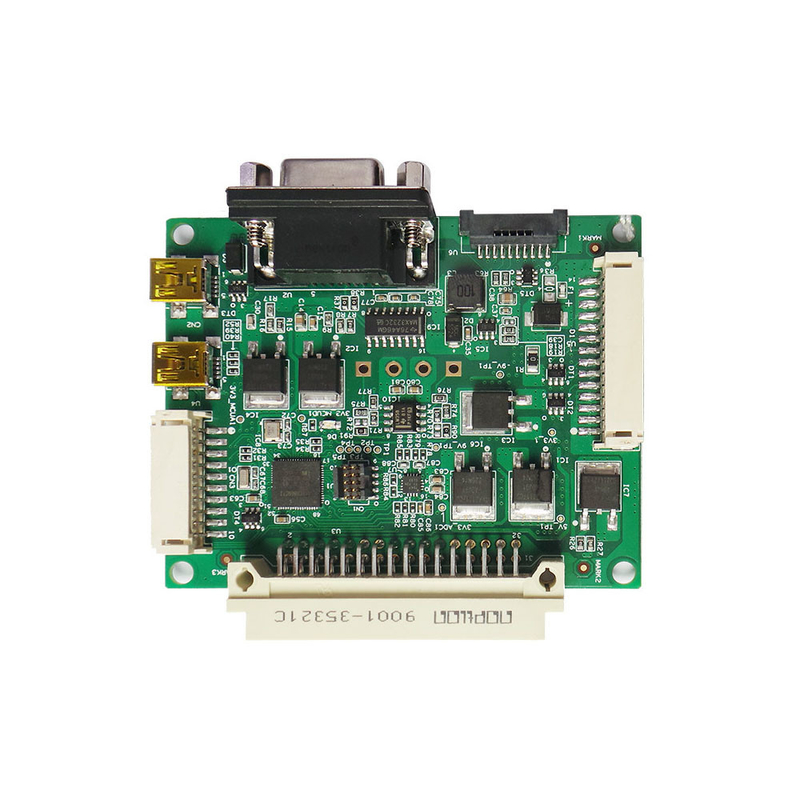

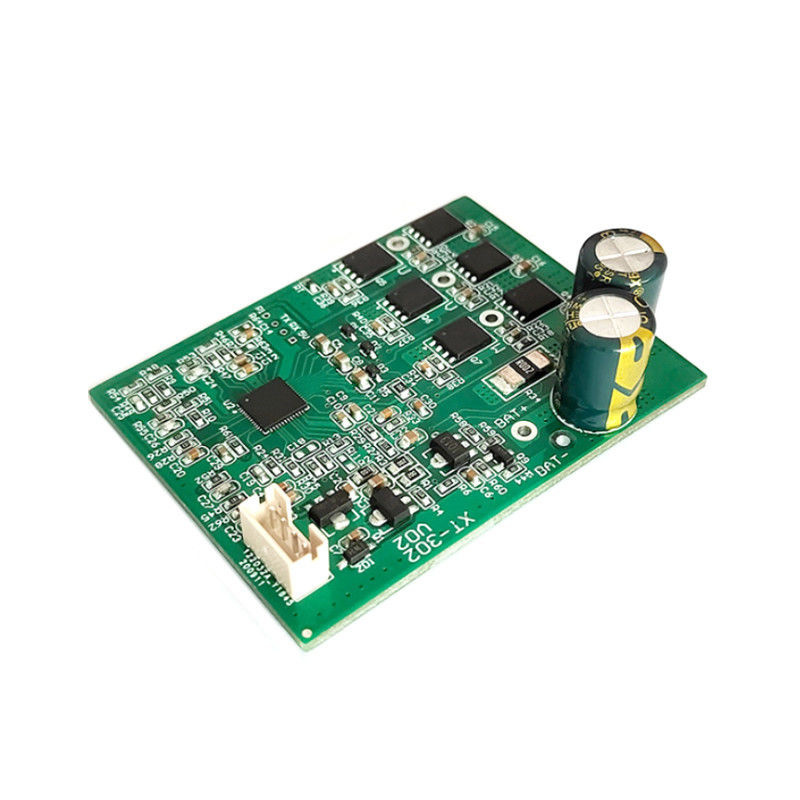

Rogers FR4 PCB συστατικά Συνέλευση υψηλού όγκου πλακέτα SMT Assy

Υπηρεσία συναρμολόγησης PCB Rogers FR4 High Volume Circuit Board SMT ASSY

Συχνά συναντούμενα υλικά στην εργασία συναρμολόγησης PCB

• FR-2, φαινολικό χαρτί ή φαινολικό χαρτί βαμβακιού, χαρτί που έχει εμποτισθεί με ρητίνη φαινολοφορμαλδεΰδης.Κακή αντίσταση τόξουΓενικά μετρούμενη σε 105 °C.
• FR-4, ένα υφασμένο ύφασμα από ίνες γυαλιού εμποτισμένο με επωξική ρητίνη.Διατίθενται διάφορες ποιότητες με ελαφρώς διαφορετικές ιδιότητεςΣυνήθως σε θερμοκρασία 130 °C.
• Αλουμίνιο, ή μεταλλική πλακέτα πυρήνα ή μονωμένο μεταλλικό υπόστρωμα (IMS), επενδυμένο με θερμικά αγωγό λεπτό διαλεκτρικό - χρησιμοποιείται για μέρη που απαιτούν σημαντική ψύξη - διακόπτες ισχύος, LED.Αποτελείται συνήθως από ένα, μερικές φορές διπλά στρώματα λεπτών κυκλωμάτων με βάση π.χ. FR-4, επικαλυμμένα με φύλλο αλουμινίου, συνήθως 0.81, 1.5Τα παχύτερα στρώματα έρχονται μερικές φορές και με παχύτερη μεταλίωση χαλκού.
• Ευέλικτα υποστρώματα - μπορεί να είναι ένα αυτόνομο χαλκό-κάλυψη φύλλο ή μπορεί να είναι επικαλυμμένο με ένα λεπτό σκληροποιητικό, π.χ. 50-130 μm
  • Καπτόν ή UPILEX, ένα φύλλο πολυαιμιδίου. Χρησιμοποιείται για ευέλικτα τυπωμένα κυκλώματα, σε αυτή τη μορφή που είναι κοινή στα μικρά ηλεκτρονικά καταναλωτικά προϊόντα ή για ευέλικτες διασυνδέσεις. Ανθεκτικό σε υψηλές θερμοκρασίες.
  • Πυραλούξ, ένα πολυϊμίδιο-φθοροπολυμερές σύνθετο φύλλο.

Διαδικασία PCB - εισαγωγή στο HDI
HDI (υψηλής πυκνότητας διασύνδεση): τεχνολογία διασύνδεσης υψηλής πυκνότητας, κυρίως με τη χρήση μικρο-τυφλών / θαμμένων διαδρόμων (τυφλών / θαμμένων διαδρόμων),μια τεχνολογία που καθιστά την πυκνότητα διανομής υπηρεσιών πρωτότυπου PCB υψηλότερηΤο πλεονέκτημα είναι ότι μπορεί να αυξήσει σημαντικά την χρησιμοποιήσιμη περιοχή της πλακέτας κυκλώματος PCB, καθιστώντας το προϊόν όσο το δυνατόν πιο μικροσκοπικό στην υπηρεσία συναρμολόγησης PCB.λόγω της αύξησης της πυκνότητας κατανομής της γραμμής, είναι αδύνατον να χρησιμοποιηθούν παραδοσιακές μεθόδους γεώτρησης για την γεώτρηση τρυπών, και ορισμένες από τις τρύπες μέσω πρέπει να γεώτρησαν με γεώτρηση λέιζερ για να σχηματίσουν τυφλές τρύπες,ή συνεργάζονται με εσωτερικά στρώματα θαμμένων σωλήνων για να διασυνδεθούν μεταξύ τους.

Σε γενικές γραμμές, τα πλαίσια HDI χρησιμοποιούν τη μέθοδο συγκέντρωσης (Build Up), πρώτα κάνουν ή πιέζουν τα εσωτερικά στρώματα, ολοκληρώνεται η γεώτρηση με λέιζερ και η ηλεκτροπληρωμή στο εξωτερικό στρώμα,και στη συνέχεια το εξωτερικό στρώμα καλύπτεται με ένα μονωτικό στρώμα (prepreg).) και χαλκού, και στη συνέχεια επαναλάβετε την κατασκευή του κυκλώματος εξωτερικού στρώματος, ή συνεχίστε την γεώτρηση με λέιζερ, και στοιβάζετε τα στρώματα προς τα έξω ένα προς ένα.

Γενικά, η διάμετρος της τρύπας γεώτρησης με λέιζερ είναι σχεδιασμένη να είναι 3 ~ 4 mil (περίπου 0,076 ~ 0,1 mm), και το πάχος μόνωσης μεταξύ κάθε στρώματος γεώτρησης με λέιζερ είναι περίπου 3 mil.Λόγω της χρήσης της γεώτρησης λέιζερ πολλές φορές, το κλειδί για την ποιότητα της πλακέτας κυκλωμάτων HDI είναι το μοτίβο τρύπας μετά την τρύπανση με λέιζερ και αν η τρύπα μπορεί να γεμίσει ομοιόμορφα μετά την επακόλουθη ηλεκτροπληρωμή και γέμιση.

Οι ροζ τρύπες στην εικόνα είναι τυφλές τρύπες, οι οποίες παράγονται με τρυπήματα λέιζερ και η διάμετρος τους είναι συνήθως 3 έως 4 mil·Οι κίτρινες τρύπες είναι θαμμένες τρύπες., που παράγονται με μηχανική γεώτρηση και έχουν διάμετρο τουλάχιστον 6 mil (0,15 mm).
