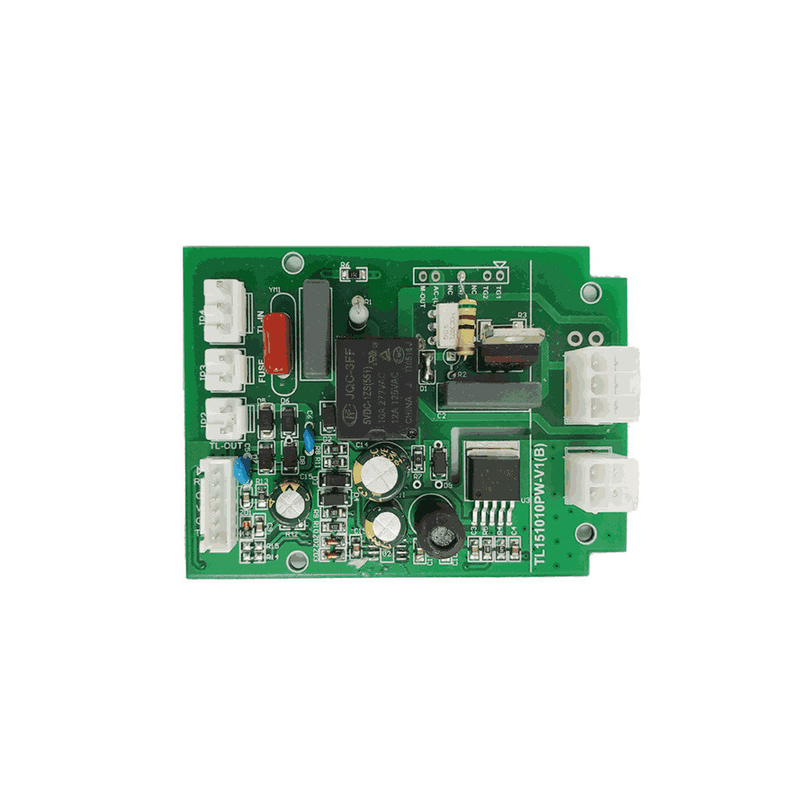

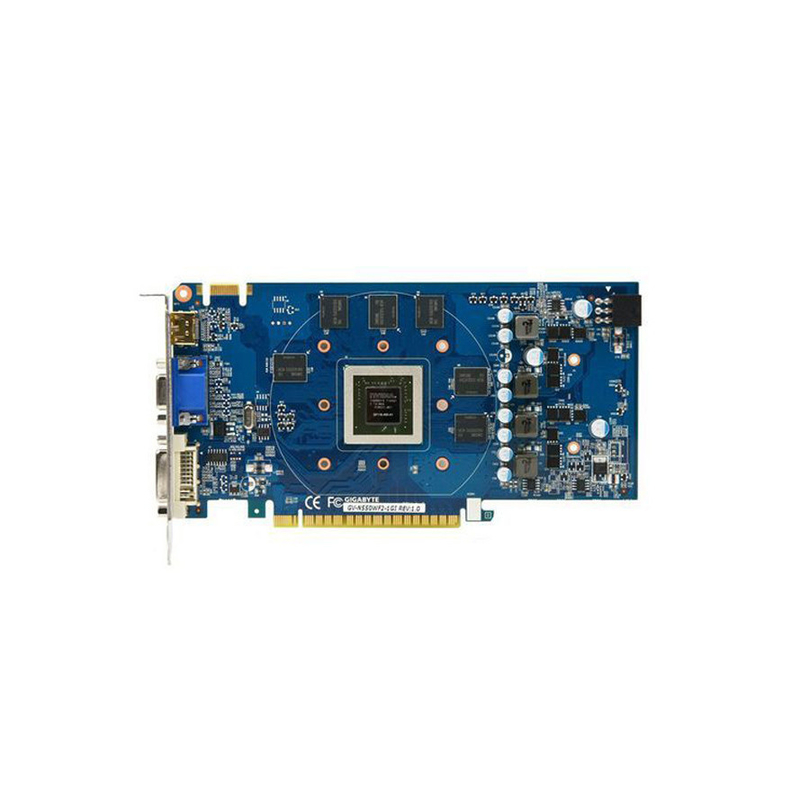

Ηλεκτρονική συσκευή Rogers Fr4 Πρωτότυπο PCB κατασκευή συναρμολόγηση

Ηλεκτρονική συσκευή Rogers Fr4 Πρωτότυπο PCB κατασκευή συναρμολόγηση

Πίνακες PCB Χαλκού

Στην κατασκευή PCB, το πρώτο βήμα είναι να αναπαραχθεί το σχέδιο στο σύστημα CAM του κατασκευαστή σε μια προστατευτική μάσκα στα στρώματα PCB χαλκού.Η μεταγενέστερη χαραγή αφαιρεί το ανεπιθύμητο χαλκό χωρίς προστασία από τη μάσκα. (Εναλλακτικά, ένα αγωγό μελάνι μπορεί να χρησιμοποιηθεί σε ένα κενό (μη αγωγό) πλάνο.

1. Η εκτύπωση με μεταξένια οθόνη χρησιμοποιεί ανθεκτικά στα χαρακτικά μελάνες για να δημιουργήσει την προστατευτική μάσκα.
2. Η φωτογραφία χρησιμοποιεί μια φωτομάσκα και έναν προγραμματιστή για να αφαιρέσει επιλεκτικά μια φωτοανθεκτική επικάλυψη ευαίσθητη στα UV και έτσι να δημιουργήσει μια φωτοανθεκτική μάσκα που θα προστατεύσει το χαλκό από κάτω της.Οι τεχνικές άμεσης απεικόνισης χρησιμοποιούνται μερικές φορές για απαιτήσεις υψηλής ανάλυσηςΤα πειράματα έχουν γίνει με τη θερμική αντίσταση. Ένα λέιζερ μπορεί να χρησιμοποιηθεί αντί για μια φωτομάσκα.
3. Το άλεμα PCB χρησιμοποιεί ένα μηχανικό σύστημα άλεσης δύο ή τριών αξόνων για να απομακρύνει το χαλκό από το υπόστρωμα.Μια μηχανή αραίωσης PCB (εφεξής "πρωτότυπο PCB") λειτουργεί με παρόμοιο τρόπο με ένα plotter, λαμβάνοντας εντολές από το λογισμικό υποδοχής που ελέγχουν τη θέση της κεφαλής άλεσης στον άξονα x, y και (εάν συντρέχει περίπτωση) z.
4. Αντίσταση λέιζερ εκτόξευση Ψεκάστε μαύρη μπογιά σε επικάλυψη χαλκού, τοποθετήστε σε σχεδιαστή λέιζερ CNC.Η αφαίρεση χαλκού με λέιζερ χρησιμοποιείται σπάνια και θεωρείται πειραματική.
5. Λήψη με λέιζερ Ο χαλκός μπορεί να αφαιρεθεί απευθείας με λέιζερ CNC.
6. Η εικόνα EDM χρησιμοποιεί ηλεκτρική εκφόρτιση για να αφαιρέσει ένα μέταλλο από ένα υπόστρωμα βυθισμένο σε διηλεκτρικό υγρό

Η μέθοδος που επιλέγεται εξαρτάται από τον αριθμό των πλακών που πρέπει να παραχθούν και την απαιτούμενη ανάλυση.

Επεξεργασία με υαλοπίνακες σε υπηρεσίες συναρμολόγησης PCB

Οι πολλαπλές στρώσεις των κυκλωμάτων έχουν στρώματα ίχνη στο εσωτερικό της πλακέτας.Αυτό έχει ως αποτέλεσμα ένα αδιαχώριστο προϊόν από ένα κομμάτι.Για παράδειγμα, μια τετραεπίπεδης συναρμολόγηση PCB μπορεί να κατασκευαστεί ξεκινώντας από ένα αμφίδρομο επικάλυψη χαλκού, χαρακτικά των κυκλωμάτων και στις δύο πλευρές,στη συνέχεια, το στρώμα στην κορυφή και το κάτω μέρος προ-preg και χαλκό φύλλοΣτη συνέχεια, το τρυπάνε, το επιχρεώνουν και το χαραμίζουν ξανά για να βρεθούν ίχνη στα άνω και κάτω στρώματα.

Τα εσωτερικά στρώματα υποβάλλονται σε πλήρη μηχανική επιθεώρηση πριν από την επικάλυψη, επειδή τα λάθη δεν μπορούν να διορθωθούν αργότερα.Μηχανές αυτόματης οπτικής επιθεώρησης (AOI) συγκρίνουν μια εικόνα του πίνακα με την ψηφιακή εικόνα που παράγεται από τα αρχικά δεδομένα σχεδιασμούΟι μηχανές αυτόματης οπτικής διαμόρφωσης (AOS) μπορούν στη συνέχεια να προσθέσουν το χαλκό που λείπει ή να αφαιρέσουν το υπερβολικό χαλκό χρησιμοποιώντας λέιζερ, μειώνοντας τον αριθμό των PCB που πρέπει να απορρίπτονται.Τα ίχνη PCB μπορεί να έχουν πλάτος μόλις 10 μικρομέτρων.

Προδιαγραφές

Πρωτότυπο PCB κατασκευής συναρμολόγησης

Η κατασκευή πρωτότυπου PCB περιλαμβάνει τη διαδικασία δημιουργίας πρωτότυπου πλακέτου εκτυπωμένων κυκλωμάτων (PCB) και συναρμολόγησης των εξαρτημάτων σε αυτό.Η διαδικασία αυτή περιλαμβάνει συνήθως τα ακόλουθα βήματα::

Σχεδιασμός: Το πρώτο βήμα είναι να σχεδιαστεί η διάταξη του PCB χρησιμοποιώντας λογισμικό υπολογιστικού σχεδιασμού (CAD).

Κατασκευή: Μόλις ολοκληρωθεί ο σχεδιασμός, κατασκευάζεται το πρωτότυπο PCB.και στη συνέχεια εφαρμόζοντας ένα αγωγό στρώμα χαλκού χρησιμοποιώντας μια διαδικασία όπως η χαρακτική ή επικάλυψη.

Προμήθεια εξαρτημάτων: Τα απαραίτητα ηλεκτρονικά εξαρτήματα προμηθεύονται και προμηθεύονται για τη διαδικασία συναρμολόγησης.και άλλα μέρη που απαιτούνται για το κύκλωμα.

Συγκρότηση: Τα εξαρτήματα συναρμολογούνται στη συνέχεια στο PCB χρησιμοποιώντας αυτόματες μηχανές επιλογής και τοποθέτησης ή χειροκίνητη συναρμολόγηση, ανάλογα με την πολυπλοκότητα του πρωτοτύπου.

Σωλήρωση: Τα εξαρτήματα συγκολλούνται στο PCB για να καθιερωθούν ηλεκτρικές συνδέσεις.ανάλογα με τις ειδικές απαιτήσεις.

Επιθεώρηση και δοκιμή: Μόλις ολοκληρωθεί η συναρμολόγηση, το πρωτότυπο PCB υποβάλλεται σε επιθεώρηση και δοκιμή για να διασφαλιστεί ότι όλα τα εξαρτήματα τοποθετούνται και συγκολλούνται σωστά,και ότι το κύκλωμα λειτουργεί όπως προορίζεται.

Επαναφορά: Εάν εντοπιστούν προβλήματα κατά τη διάρκεια της δοκιμής, μπορεί να χρειαστεί αναθεώρηση του σχεδιασμού και η διαδικασία συναρμολόγησης του πρωτότυπου PCB μπορεί να χρειαστεί να επαναληφθεί μέχρι να επιτευχθεί η επιθυμητή λειτουργικότητα.

Συνολικά, η κατασκευή πρωτοτύπου PCB απαιτεί συνδυασμό τεχνογνωσίας σχεδιασμού, προμήθειας εξαρτημάτων, δεξιοτήτων συναρμολόγησης,και ικανότητες δοκιμών για τη δημιουργία λειτουργικού πρωτοτύπου για περαιτέρω ανάπτυξη και δοκιμές.

Ηλεκτρονική συσκευή Πρωτότυπο PCB Κατασκευή Συγκρότημα Ηγετικός κατασκευαστής

1. Παρέχει πλήρη BOM παροχή συστατικών και επιλογή εξαρτημάτων
2Από το αρχικό εργοστάσιο και τους πράκτορες πρώτου επιπέδου, η αρχική αυθεντική εγγύηση
3Περισσότερα από 50.000 είδη εξαρτημάτων είναι πάντα σε απόθεμα.
4Οι πελάτες μπορούν να αγοράσουν κατά παραγγελία, δεν χρειάζεται να αγοράσουν ολόκληρο το πακέτο

5Τεχνολογία συγκόλλησης αέριο αζώτου για SMT.

6Υψηλού επιπέδου γραμμή συναρμολόγησης SMT & Solder

7. Τεχνολογική ικανότητα τοποθέτησης πλακέτων υψηλής πυκνότητας που συνδέονται μεταξύ τους.
