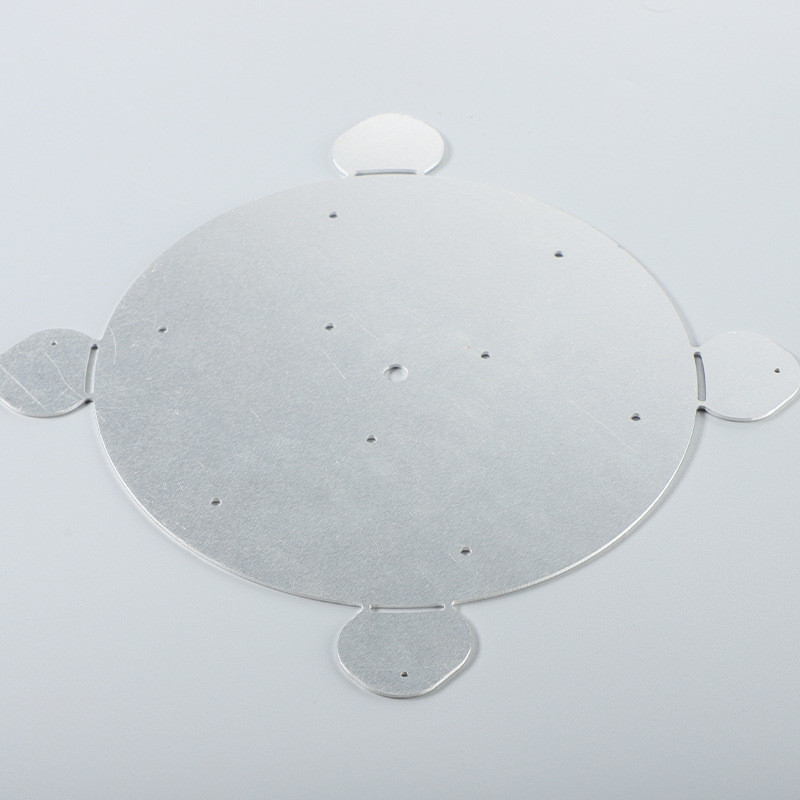

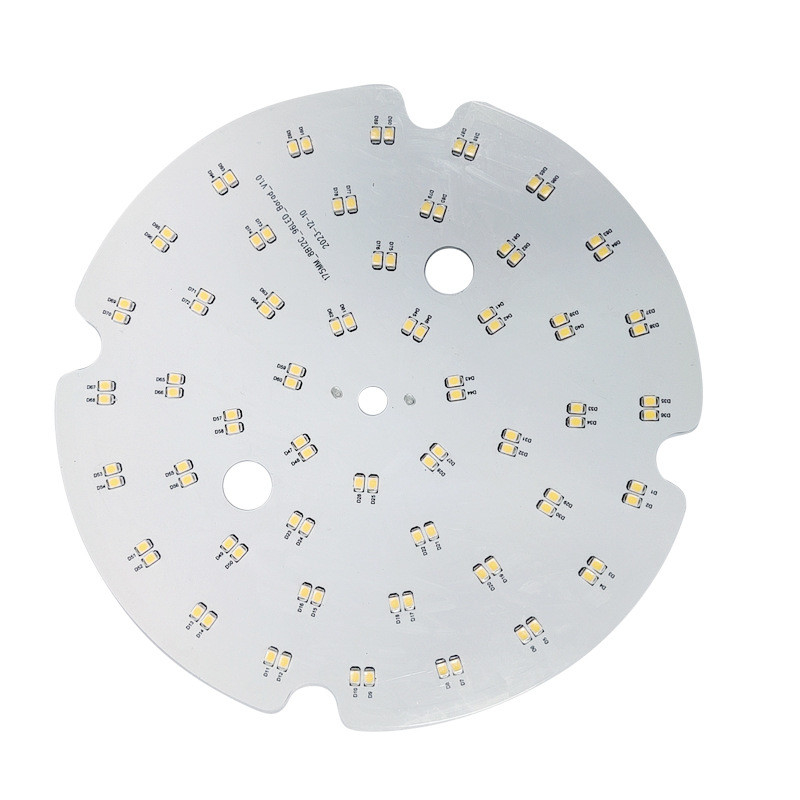

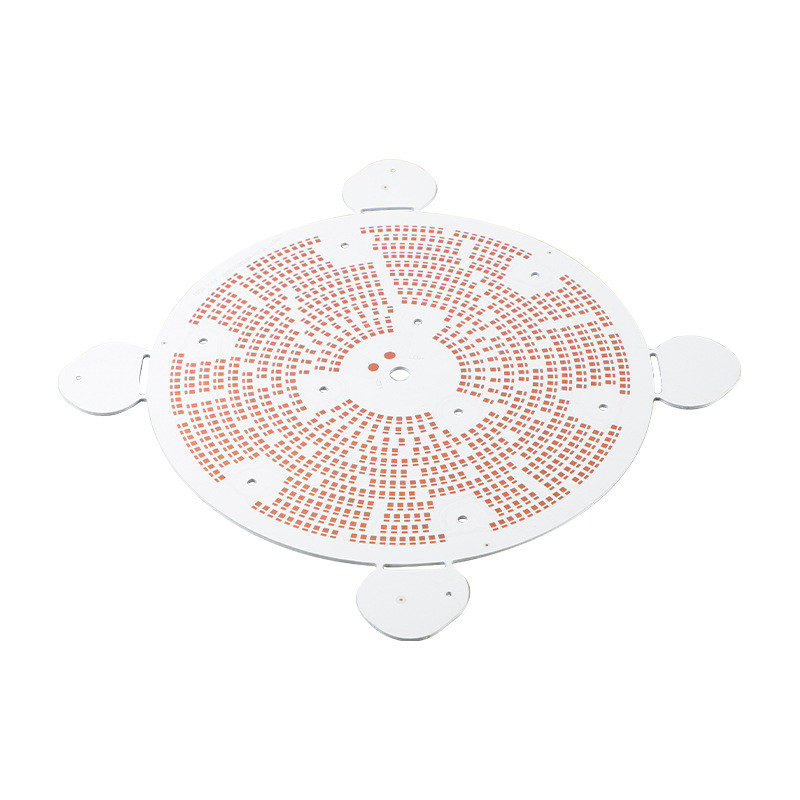

Γρήγορη στροφή Αλουμινίου πλακέτα κατασκευή για λαμπτήρες LED PCB
-
Επισημαίνω
Φώτα LED Κατασκευή κυκλωτικών πλακών
,Κατασκευή πολυεπίπεδων κυκλωτικών πλακών
,Πίνακας κυκλωμάτων πολυεπίπεδου μεταλλικού πυρήνα
-
Μοντέλο0.2-6 mm
-
Ελάχιστο πλάτος γραμμής/διαχωρισμός0.1mm/0.1mm
-
Χρώμα μάσκας συγκόλλησηςΠράσινο, Μαύρο, Λευκό, Μπλε, Κόκκινο
-
χρώμα μεταξοκίστρουΛευκό, Μαύρο, Κίτρινο
-
Μίν. Μέγεθος τρύπας0.2mm
-
Διορθωτική σταθερά2.5-4.5
-
Μίν. Γέφυρα με μεταξοειδή οθόνη0.1 mm
-
ΥλικόΠυρήνας μετάλλων
-
Μίν. γέφυρα μάσκας.0.1 mm
-
Αριθμός στρωμάτων1-4 στρώματα
-
Θερμοκρασία λειτουργίας-40°C σε 150°C
-
Θερμική αγωγιμότητα1.0-8.0 W/mK
-
Δάχος χαλκού1OZ-6OZ
-
Τελεία επιφάνειαςHASL, ENIG, OSP, ασήμι βύθισης, κασσίτερος βύθισης
-
Τόπος καταγωγήςΚίνα
-
ΜάρκαXHT
-
ΠιστοποίησηISO、IATF16949、RoSH
-
Αριθμό μοντέλουΧΧΤ-PCB-803
-
Ποσότητα παραγγελίας minΧαμηλό moq
-
Συσκευασία λεπτομέρειεςΚαρτόνι με σακούλα με φυσαλίδες
-
Χρόνος παράδοσης5-8 μέρες
-
Όροι πληρωμήςT/T, Western Union, MoneyGram
-
Δυνατότητα προσφοράς10000 τεμάχια/ημέρα
Γρήγορη στροφή Αλουμινίου πλακέτα κατασκευή για λαμπτήρες LED PCB
Κατασκευή πλακέτας κυκλώματος αλουμινίου γρήγορης περιστροφής για λαμπτήρες LED PCB
Τι είναι η πλακέτα κυκλώματος αλουμινίου;
Μια πλακέτα κυκλώματος αλουμινίου, γνωστή και ως PCB αλουμινίου, είναι ένας τύπος πλακέτας τυπωμένου κυκλώματος (PCB) που χρησιμοποιεί ένα βασικό υλικό από αλουμίνιο αντί για το παραδοσιακό fiberglass ή εποξειδικό. Τα PCB από αλουμίνιο είναι γνωστά για την εξαιρετική θερμική τους αγωγιμότητα, γεγονός που τα καθιστά κατάλληλα για εφαρμογές που απαιτούν αποτελεσματική απαγωγή θερμότητας, όπως φωτισμό LED, ηλεκτρονικά ηλεκτρικά συστήματα και συστήματα αυτοκινήτων.
Η χρήση αλουμινίου ως βασικού υλικού επιτρέπει την καλύτερη μεταφορά θερμότητας μακριά από κρίσιμα εξαρτήματα, οδηγώντας σε βελτιωμένη αξιοπιστία και απόδοση. Επιπλέον, τα PCB από αλουμίνιο είναι ελαφριά και μπορούν να κατασκευαστούν με διάφορα φινιρίσματα επιφανειών για την κάλυψη συγκεκριμένων απαιτήσεων εφαρμογής.
Συνολικά, οι πλακέτες κυκλωμάτων αλουμινίου προσφέρουν μια συναρπαστική λύση για ηλεκτρονικές συσκευές που απαιτούν αποτελεσματική διαχείριση θερμότητας και υψηλή αξιοπιστία.
Επαγγελματίας κατασκευαστής PCB στην Κίνα
παράγαμε πολλά pcbs μετάλλου πυρήνα στο εργοστάσιό μας κατασκευής, όπως pcbs πυρήνα αλουμινίου και χαλκού.
Η εταιρεία μας διαθέτει πρώτης τάξεως δυνατότητες κατασκευής PCB και παρέχει στους πελάτες πλακέτες τυπωμένων κυκλωμάτων υψηλής ποιότητας, υψηλής απόδοσης. Διαθέτουμε προηγμένο εξοπλισμό παραγωγής και τεχνικές ομάδες για να καλύψουμε τις ανάγκες των πελατών για διάφορα πολύπλοκα PCB.
Πρώτον, έχουμε προηγμένο εξοπλισμό παραγωγής. Το εργοστάσιό μας είναι εξοπλισμένο με τις πιο πρόσφατες γραμμές παραγωγής PCB, αυτές οι συσκευές μπορούν να πραγματοποιήσουν με ακρίβεια τις απαιτήσεις σχεδιασμού PCB των πελατών και να εξασφαλίσουν την ποιότητα και τη σταθερότητα του προϊόντος.
Δεύτερον, έχουμε μια επαγγελματική τεχνική ομάδα. Η ομάδα των μηχανικών μας έχει εκτενή εμπειρία στον σχεδιασμό και την κατασκευή PCB και είναι σε θέση να παρέχει στους πελάτες ένα πλήρες φάσμα τεχνικής υποστήριξης. Είτε στο στάδιο του σχεδιασμού των PCB είτε κατά τη διάρκεια της διαδικασίας κατασκευής, είμαστε σε θέση να παρέχουμε στους πελάτες επαγγελματικές συμβουλές και λύσεις για να διασφαλίσουμε ότι το προϊόν μπορεί να επιτύχει τη βέλτιστη απόδοση και αξιοπιστία.
Επιπλέον, εστιάζουμε επίσης στη διαχείριση ποιότητας. Ακολουθούμε αυστηρά τα διεθνή πρότυπα συστημάτων διαχείρισης ποιότητας για να διασφαλίσουμε ότι κάθε PCB πληροί τις απαιτήσεις και τα πρότυπα των πελατών. Χρησιμοποιούμε προηγμένο εξοπλισμό δοκιμών και αυστηρές διαδικασίες ποιοτικού ελέγχου για τη διεξαγωγή ολοκληρωμένων δοκιμών και επαλήθευσης κάθε PCB για να διασφαλίσουμε την ποιότητα και τη σταθερότητα του προϊόντος.
Τέλος, είμαστε σε θέση να καλύψουμε τις ανάγκες των πελατών μας για διάφορα πολύπλοκα PCB. Είτε πρόκειται για PCB μονής στρώσης, διπλής στρώσης ή πολλαπλών στρωμάτων, είτε πρόκειται για άκαμπτο, ευέλικτο ή άκαμπτο PCB, είμαστε σε θέση να παρέχουμε στους πελάτες μας εξατομικευμένες λύσεις υψηλής ποιότητας. Μπορούμε επίσης να καλύψουμε τις ανάγκες κατασκευής PCB των πελατών για ειδικές απαιτήσεις διεργασίας, όπως τυφλές και θαμμένες διόδους, ελεγχόμενη αντίσταση, ειδικά υλικά κ.λπ.
Εν ολίγοις, έχουμε ισχυρές δυνατότητες κατασκευής PCB και είμαστε σε θέση να παρέχουμε στους πελάτες πλακέτες τυπωμένων κυκλωμάτων υψηλής ποιότητας, υψηλής απόδοσης. Θα συνεχίσουμε να επενδύουμε περισσότερους πόρους και ενέργεια για να βελτιώνουμε συνεχώς τις παραγωγικές μας ικανότητες και να παρέχουμε στους πελάτες καλύτερα προϊόντα και υπηρεσίες.
| Διαδικασία | Είδος | Δυνατότητα διαδικασίας | |
| Πληροφορίες βάσης | Παραγωγική ικανότητα | Αριθμός στρωμάτων | 1-30 στρώσεις |
| Τόξο και στρίψιμο | 0,75% στάνταρ, 0,5% προχωρημένο | ||
| Ελάχ. τελικό μέγεθος PCB | 10 x 10 mm (0,4 x 0,4") | ||
| Μέγ. τελικό μέγεθος PCB | 530 x 1000 mm (20,9 x 47,24 ") | ||
| Πολλαπλή πίεση για τυφλές/θαμμένες διόδους | Κύκλος πολλαπλών πιέσεων≤3 φορές | ||
| Τελειωμένο πάχος σανίδας | 0,3 ~ 7,0 χιλιοστά (8 ~ 276 χιλιοστά) | ||
| Ανοχή πάχους τελειωμένης σανίδας | +/-10% στάνταρ, +/-0,1 mm προηγμένο | ||
| Φινίρισμα επιφάνειας | HASL, HASL χωρίς μόλυβδο, Flash gold, ENIG, σκληρή επιχρυσωμένη επιμετάλλωση, OSP, Immersion Tin, Immersion silver, κ.λπ. | ||
| Επιλεκτικό φινίρισμα επιφάνειας | ENIG+Χρυσό δάχτυλο, Flash gold+Gold δάχτυλο | ||
| Τύπος υλικού | FR4, Αλουμίνιο, CEM, Rogers, PTFE, Nelco, Πολυιμίδιο/Πολυεστέρας κ.λπ. | Επίσης, μπορείτε να αγοράσετε τα υλικά κατόπιν αιτήματος | |
| Χάλκινο φύλλο | 1/3oz ~ 10oz | ||
| Τύπος Prepreg | FR4 Prepreg, LD-1080 (HDI) | 106, 1080, 2116, 7628, κ.λπ. | |
| Αξιόπιστο τεστ | Δύναμη απολέπισης | 7,8 N/cm | |
| Αναγνωσιμότητα | 94V-0 | ||
| Ιονική μόλυνση | ≤1ug/cm² | ||
| Ελάχ. διηλεκτρικό πάχος | 0,075 χιλιοστά (3 χιλιοστά) | ||
| Ανοχή αντίστασης | +/-10%, το ελάχιστο μπορεί να ελέγχει +/- 7% | ||
| Μεταφορά εικόνας εσωτερικού και εξωτερικού στρώματος | Δυνατότητα μηχανής | Μηχάνημα τριψίματος | Πάχος υλικού: 0,11 ~ 3,2 χιλιοστά (4,33 χιλιοστά ~ 126 χιλιοστά) |
| Μέγεθος υλικού: min. 228 x 228 mm (9 x 9") | |||
| Laminator, Exposer | Πάχος υλικού: 0,11 ~ 6,0 mm (4,33 ~ 236 mil) | ||
| Μέγεθος υλικού: ελάχ. 203 x 203 mm (8 x 8"), μέγ. 609,6 x 1200 mm (24 x 30") | |||
| Γραμμή χάραξης | Πάχος υλικού: 0,11 ~ 6,0 χιλιοστά (4,33 χιλιοστά ~ 236 χιλιοστά) | ||
| Μέγεθος υλικού: min. 177 x 177 mm (7 x 7") | |||
| Δυνατότητα διαδικασίας εσωτερικού στρώματος | Ελάχ. πλάτος/διάστημα εσωτερικής γραμμής | 0,075/0,075 χιλιοστά (3/3 χιλιοστά) | |
| Ελάχ. απόσταση από την άκρη της οπής έως την αγώγιμη | 0,2 χιλιοστά (8 χιλιοστά) | ||
| Ελάχ. εσωτερικό στρώμα δακτυλιοειδής δακτύλιος | 0,1 χιλιοστά (4 χιλιοστά) | ||
| Ελάχ. διάκενο απομόνωσης εσωτερικού στρώματος | 0,25mm(10mil) στάνταρ, 0,2mm(8mil) προηγμένο | ||
| Ελάχ. απόσταση από την άκρη της σανίδας έως την αγώγιμη | 0,2 χιλιοστά (8 χιλιοστά) | ||
| Ελάχ. πλάτος κενού μεταξύ χάλκινου εδάφους | 0,127 χιλιοστά (5 χιλιοστά) | ||
| Μη ισορροπημένο πάχος χαλκού για τον εσωτερικό πυρήνα | H/1oz, 1/2oz | ||
| Μέγ. τελειωμένο πάχος χαλκού | 10 oz | ||
| Δυνατότητα διεργασίας εξωτερικού στρώματος | Ελάχ. πλάτος/διάστημα εξωτερικής γραμμής | 0,075/0,075 χιλιοστά (3/3 χιλιοστά) | |
| Ελάχ. μέγεθος μαξιλαριού οπής | 0,3 χιλιοστά (12 χιλιοστά) | ||
| Δυνατότητα διαδικασίας | Μέγ. μέγεθος σκηνής σχισμής | 5 x 3 χιλιοστά (196,8 x 118 χιλιοστά) | |
| Μέγ. μέγεθος τρύπας σκηνής | 4,5 χιλιοστά (177,2 χιλιοστά) | ||
| Ελάχ. πλάτος γης σκηνών | 0,2 χιλιοστά (8 χιλιοστά) | ||
| Ελάχ. δακτυλιοειδής δακτύλιος | 0,1 χιλιοστά (4 χιλιοστά) | ||
| Ελάχ. Γήπεδο BGA | 0,5 χιλιοστά (20 χιλιοστά) | ||
| AOI | Δυνατότητα μηχανής | Orbotech SK-75 AOI | Πάχος υλικού: 0,05 ~ 6,0 mm (2 ~ 236,2 mil) |
| Μέγεθος υλικού: μέγ. 597 ~ 597 mm (23,5 x 23,5") | |||
| Orbotech Ves Machine | Πάχος υλικού: 0,05 ~ 6,0 mm (2 ~ 236,2 mil) | ||
| Μέγεθος υλικού: μέγ. 597 ~ 597 mm (23,5 x 23,5") | |||
| Γεώτρηση | Δυνατότητα μηχανής | MT-CNC2600 Τρυπάνι | Πάχος υλικού: 0,11 ~ 6,0 mm (4,33 ~ 236 mil) |
| Μέγεθος υλικού: μέγ. 470 ~ 660 mm (18,5 x 26") | |||
| Ελάχ. Μέγεθος τρυπανιού: 0,2 mm (8 mil) | |||
| Δυνατότητα διαδικασίας | Ελάχ. μέγεθος τρυπανιού πολλαπλών χτυπημάτων | 0,55 χιλιοστά (21,6 χιλιοστά) | |
| Μέγ. αναλογία διαστάσεων (τελειωμένο μέγεθος πλακέτας VS μέγεθος τρυπανιού) | 12:01 | ||
| Ανοχή θέσης οπής (σε σύγκριση με CAD) | +/-3 εκ | ||
| Τρύπα αντίθετης οπής | PTH&NPTH, Κορυφαία γωνία 130°, Άνω διάμετρος <6,3mm | ||
| Ελάχ. απόσταση από την άκρη της οπής έως την αγώγιμη | 0,2 χιλιοστά (8 χιλιοστά) | ||
| Μέγ. μέγεθος τρυπανιού | 6,5 χιλιοστά (256 χιλιοστά) | ||
| Ελάχ. μέγεθος υποδοχής πολλαπλών χτυπημάτων | 0,45 χιλιοστά (17,7 χιλιοστά) | ||
| Ανοχή μεγέθους οπής για εφαρμογή στην πρέσα | +/-0,05 χιλιοστά (+/-2 χιλιοστά) | ||
| Ελάχ. Ανοχή μεγέθους υποδοχής PTH | +/-0,15 χιλιοστά (+/-6 χιλιοστά) | ||
| Ελάχ. Ανοχή μεγέθους υποδοχής NPTH | +/-2 χιλιοστά (+/-78,7 χιλιοστά) | ||
| Ελάχ. απόσταση από την άκρη της οπής έως την αγώγιμη (τυφλές οπές) | 0,23 χιλιοστά (9 χιλιοστά) | ||
| Ελάχ. μέγεθος τρυπανιού λέιζερ | 0,1 χιλιοστά (+/-4 χιλιοστά) | ||
| Γωνία & Διάμετρος οπής πάγκου | Κορυφαία 82,90,120° | ||
| Υγρή διαδικασία | Δυνατότητα μηχανής | Γραμμή επιμετάλλωσης Panel&Patern | Πάχος υλικού: 0,2 ~ 7,0 mm (8 ~ 276 mil) |
| Μέγεθος υλικού: μέγ. 610 x 762 mm (24 x 30") | |||
| Εκκαθάριση γρεζιών | Πάχος υλικού: 0,2 ~ 7,0 mm (8 ~ 276 mil) | ||
| Μέγεθος υλικού: min. 203 x 203 mm (8" x 8") | |||
| Desmear Line | Πάχος υλικού: 0,2 mm ~ 7,0 mm (8 ~ 276 mil) | ||
| Μέγεθος υλικού: μέγ. 610 x 762 mm (24 x 30") | |||
| Γραμμή επικάλυψης κασσίτερου | Πάχος υλικού: 0,2 ~ 3,2 mm (8 ~ 126 mil) | ||
| Μέγεθος υλικού: μέγ. 610 x 762 mm (24 x 30") | |||
| Δυνατότητα διαδικασίας | Τρύπα τοίχου πάχους χαλκού | μέσο όρο 25um (1mil) στάνταρ | |
| Τελειωμένο πάχος χαλκού | ≥18um (0,7mil) | ||
| Ελάχιστο πλάτος γραμμής για σήμανση χάραξης | 0,2 χιλιοστά (8 χιλιοστά)) | ||
| Μέγιστο τελικό βάρος χαλκού για εσωτερικές και εξωτερικές στρώσεις | 7 oz | ||
| Διαφορετικό πάχος χαλκού | H/1oz,1/2oz | ||
| Μάσκα συγκόλλησης & Μεταξοτυπία | Δυνατότητα μηχανής | Μηχάνημα τριψίματος | Πάχος υλικού: 0,5 ~ 7,0 mm (20 ~ 276 mil) |
| Μέγεθος υλικού: min. 228 x 228 mm (9 x 9") | |||
| Εκθέτης | Πάχος υλικού: 0,11 ~ 7,0 mm (4,3 ~ 276 mil) | ||
| Μέγεθος υλικού: μέγ. 635 x 813 mm (25 x 32") | |||
| Ανάπτυξη μηχανής | Πάχος υλικού: 0,11 ~ 7,0 mm (4,3 ~ 276 mil) | ||
| Μέγεθος υλικού: min. 101 x 127 mm (4 x 5") | |||
| Χρώμα | Χρώμα μάσκας συγκόλλησης | Πράσινο, πράσινο ματ, κίτρινο, μαύρο, μπλε, κόκκινο, λευκό | |
| Χρώμα μεταξοτυπίας | Λευκό, κίτρινο, μαύρο, μπλε | ||
| Δυνατότητα μάσκας συγκόλλησης | Ελάχ. Άνοιγμα μάσκας συγκόλλησης | 0,05 χιλιοστά (2 χιλιοστά) | |
| Μέγ. συνδεδεμένο μέσω μεγέθους | 0,65 χιλιοστά (25,6 χιλιοστά) | ||
| Ελάχ. πλάτος για κάλυψη γραμμής από S/M | 0,05 χιλιοστά (2 χιλιοστά) | ||
| Ελάχ. πλάτος θρύλων μάσκας συγκόλλησης | 0,2mm(8mil) στάνταρ, 0,17mm(7mil) προηγμένο | ||
| Ελάχ. πάχος μάσκας συγκόλλησης | 10 um (0,4 mil) | ||
| Πάχος μάσκας συγκόλλησης για via tenting | 10 um (0,4 mil) | ||
| Ελάχ. πλάτος/απόσταση γραμμής λαδιού άνθρακα | 0,25/0,35 χιλιοστά (10/14 χιλιοστά) | ||
| Ελάχ. ιχνηθέτης άνθρακα | 0,06 χιλιοστά (2,5 χιλιοστά) | ||
| Ελάχ. ίχνος γραμμής λαδιού άνθρακα | 0,3 χιλιοστά (12 χιλιοστά)) | ||
| Ελάχ. απόσταση από μοτίβο άνθρακα έως τακάκια | 0,25 χιλιοστά (10 χιλιοστά) | ||
| Ελάχ. πλάτος για αποσπώμενη γραμμή καλύμματος μάσκας/μαξιλαράκι | 0,15 χιλιοστά (6 χιλιοστά) | ||
| Ελάχ. πλάτος γέφυρας μάσκας συγκόλλησης | 0,1 χιλιοστά (4 χιλιοστά)) | ||
| Μάσκα συγκόλλησης Σκληρότητα | 6Η | ||
| Δυνατότητα αποφλοιώσιμης μάσκας | Ελάχ. απόσταση από το μοτίβο μάσκας που αφαιρείται μέχρι το επίθεμα | 0,3 χιλιοστά (12 χιλιοστά)) | |
| Μέγ. μέγεθος για οπή σκηνής μάσκας που αφαιρείται (Με εκτύπωση οθόνης) | 2 χιλιοστά (7,8 χιλιοστά) | ||
| Μέγ. μέγεθος για αποσπώμενη οπή σκηνής μάσκας (Με εκτύπωση αλουμινίου) | 4,5 χλστ | ||
| Πάχος μάσκας που αφαιρείται | 0,2 ~ 0,5 χιλιοστά (8 ~ 20 χιλιοστά) | ||
| Δυνατότητα μεταξοτυπίας | Ελάχ. πλάτος γραμμής μεταξοτυπίας | 0,11 χιλιοστά (4,5 χιλιοστά) | |
| Ελάχ. ύψος γραμμής μεταξοτυπίας | 0,58 χιλιοστά (23 χιλιοστά) | ||
| Ελάχ. απόσταση από θρύλο σε μαξιλαράκι | 0,17 χιλιοστά (7 χιλιοστά) | ||
| Φινίρισμα επιφάνειας | Δυνατότητα φινιρίσματος επιφάνειας | Μέγ. χρυσό μήκος δακτύλου | 50 mm (2") |
| ENIG | 3 ~ 5 um (0,11 ~ 197 mil) νικέλιο, 0,025 ~ 0,1 um (0,001 ~ 0,004 mil) χρυσός | ||
| χρυσό δάχτυλο | 3 ~ 5 um (0,11 ~ 197 mil) νικέλιο, 0,25 ~ 1,5 um (0,01 ~ 0,059 mil) χρυσός | ||
| HASL | 0,4um (0,016mil) Sn/Pb | ||
| Μηχανή HASL | Πάχος υλικού: 0,6 ~ 4,0 mm (23,6 ~ 157 mil) | ||
| Μέγεθος υλικού: 127 x 127 mm ~ 508 x 635 mm (5 x 5" ~ 20 x 25") | |||
| Σκληρή επιχρυσωμένη επένδυση | 1-5u" | ||
| Immersion Tin | 0,8 ~ 1,5 um (0,03 ~ 0,059 mil) κασσίτερος | ||
| Immersion Silver | 0,1 ~ 0,3 um (0,004 ~ 0,012 mil) Ag | ||
| OSP | 0,2 ~ 0,5 um (0,008 ~ 0,02 mil) | ||
| E-Test | Δυνατότητα μηχανής | Ιπτάμενος δοκιμαστής ανιχνευτή | Πάχος υλικού: 0,4 ~ 6,0 mm (15,7 ~ 236 mil) |
| Μέγεθος υλικού: μέγ. 498 x 597 mm (19,6 ~ 23,5") | |||
| Ελάχ. απόσταση από το μαξιλάρι δοκιμής μέχρι την άκρη της σανίδας | 0,5 χιλιοστά (20 χιλιοστά) | ||
| Ελάχ. αγώγιμη αντίσταση | 5Ω | ||
| Μέγ. αντίσταση μόνωσης | 250mΩ | ||
| Μέγ. τάση δοκιμής | 500V | ||
| Ελάχ. μέγεθος μαξιλαριού δοκιμής | 0,15 χιλιοστά (6 χιλιοστά)) | ||
| Ελάχ. απόσταση δοκιμής σε μαξιλάρι | 0,25 χιλιοστά (10 χιλιοστά) | ||
| Μέγ. ρεύμα δοκιμής | 200 mA | ||
| Προφίλ | Δυνατότητα μηχανής | Τύπος προφίλ | Δρομολόγηση NC, κοπή V, γλωττίδες υποδοχής, τρύπα σφραγίδας |
| Μηχάνημα δρομολόγησης NC | Πάχος υλικού: 0,05 ~ 7,0 mm (2 ~ 276 mil) | ||
| Μέγεθος υλικού: μέγ. 546 x 648 mm (21,5 x 25,5") | |||
| Μηχάνημα κοπής V | Πάχος υλικού: 0,6 ~ 3,0 mm (23,6 ~ 118 mil) | ||
| Μέγιστο πλάτος υλικού για V-cut: 457mm (18") | |||
| Δυνατότητα διαδικασίας | Ελάχ. μέγεθος bit δρομολόγησης | 0,6 χιλιοστά (23,6 χιλιοστά) | |
| Ελάχ. περιγράψτε την ανοχή | +/-0,1 χιλιοστά (+/-4 χιλιοστά) | ||
| Τύπος γωνίας κοπής V | 20°, 30°, 45°, 60° | ||
| Ανοχή γωνίας κοπής V | +/-5° | ||
| Ανοχή εγγραφής κοπής V | +/-0,1 χιλιοστά (+/-4 χιλιοστά) | ||
| Ελάχ. χρυσή απόσταση των δακτύλων | +/-0,15 χιλιοστά (+/-6 χιλιοστά) | ||
| Ανοχή γωνίας λοξοτομής | +/-5° | ||
| Η λοξότμηση παραμένει ανοχή πάχους | +/-0,127 χιλιοστά (+/-5 χιλιοστά) | ||
| Ελάχ. εσωτερική ακτίνα | 0,4 χιλιοστά (15,7 χιλιοστά) | ||
| Ελάχ. απόσταση από το αγώγιμο στο περίγραμμα | 0,2 χιλιοστά (8 χιλιοστά) | ||
| Ανοχή βάθους πάγκου/αντίτρησης | +/-0,1 χιλιοστά (+/-4 χιλιοστά) | ||
Εισαγωγή
Έχουμε μια ισχυρή αλυσίδα εφοδιασμού ηλεκτρονικών εξαρτημάτων, μπορούμε να προσφέρουμε ανταγωνιστική τιμή για τη λίστα BOM σας.
Υπηρεσία
Ειδικευόμαστε στην παροχή ολοκληρωμένων λύσεων EMS για την κάλυψη των μοναδικών αναγκών των πελατών μας.
Τα προϊόντα μας πωλούνται σε όλο τον κόσμο. Μπορείτε να είστε σίγουροι για ολόκληρη τη διαδικασία των προϊόντων μας.
